双偏心蝶阀原理

点击次数:3764 发布时间:2014-08-18

  双偏心蝶阀在单偏心蝶阀的基础上进一步改良。其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。刮擦的大幅度降低、同时还使得双偏心蝶阀也可以采用金属阀座、提高了蝶阀在高温领域的应用。

双偏心蝶阀的结构特点

  1 设计合理,结构紧凑,装拆容易,便于维修。   2 采用偏心结构,减少密封圈的摩擦,延长阀门使用寿命。   3 完全密封,泄漏为零。可以用于超高真空工况   4 更换阀板密封圈、蝶板,转轴等材质,可适用多种介质和不同温度。



 阀板回转中心(即阀门轴中心)与阀板密封截面形成一个尺寸a偏置,并与阀体中心线形成一个尺寸b偏置

双偏心蝶阀密封原理

  由于在单偏心密封蝶阀的基础上将阀板回转中心(即阀门轴中心)再与阀体中心线形成一个尺寸b偏置,其偏置后的结果由图3-92的A-A剖视图可见,当双偏心密封蝶阀处于完全开启状态时,其阀板密封面会完全脱离阀座密封面,并且在阀板密封面与阀座密封面之间形成一个比单偏心密封蝶阀中x间隙更大的间隙y。而由图3-93可见,由于尺寸b偏置的出现,还会使阀板的转动半径分为长半径转动和短半径转动,在长半径转动的阀板大半圆上,阀板密封面转动轨迹的切线会与阀座密封面形成一个θ角,使阀板启闭时阀板密封面相对阀座密封面在一个渐出脱离和渐入挤压的作用,从而更为降低阀板启闭时蝶阀密封副两密封面之间的机械磨损和擦伤

  该类蝶阀的阀板从O°~90°开启时,阀板的密封面会比单偏心密封蝶阀更快地脱离阀座密封面。通常的设计,当阀板从O°转动至8°~12°时阀板密封面即可完全脱离阀座密封面,从而使蝶阀在启闭过程中,阀板与阀座的密封面之间相对机械磨损、挤压转角行程更短,从而使机械磨损、挤压变形更为降低,蝶阀的密封性能更为提高。当关闭蝶阀时,通过阀板的转动,阀板的外圆密封面逐渐接近并挤压聚四氟乙烯、弹簧钢丝复合阀座,使其产生弹性变形而形成弹性力作为密封比压保证蝶阀密封。其中采用弹簧钢丝缠绕聚四氟乙烯的作用在于使阀座具有更大、更好的弹性.

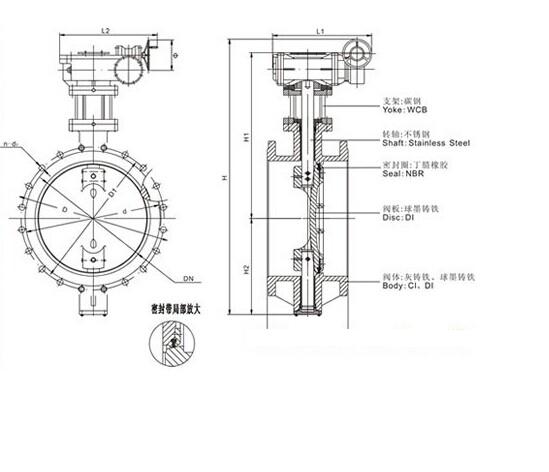

d342x双偏心蝶阀双偏心蝶阀的用途双偏心蝶阀结构图

双偏心蝶阀也叫作高性能蝶阀, 主要适用于水厂、电厂、钢厂冶炼、化工、水源泉工程、环境设施建设等系统排水用,尤其适用于水道管路上,作为调节和截流设备使用。和中线蝶阀相比, 双偏心蝶阀更耐高压, 寿命更长, 稳定性好。 和其它阀门相比, 口径越大材料越轻,成本就更底。但是由于中间有蝶板, 流阻大, 所以小于DN200 的蝶阀是没有很大意义的。
