泡沫包装蝶阀
双德阀门所有蝶阀都用泡沫包装蝶阀

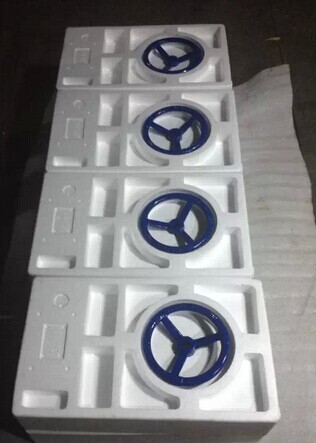

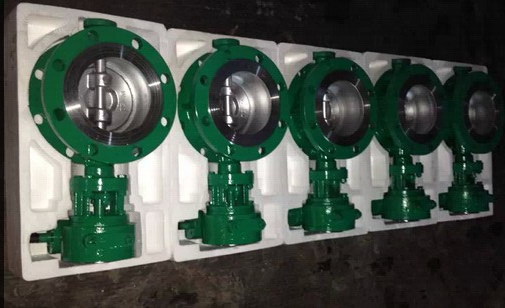

蝶阀是液体输送的一个组件,为了保证 液体自动化设备的正常运行,人们生活水平和各方面要求不断提高。就算是个工业品,也要当艺术品来要求!由此保护好产品越来越重要,对其包装技术的要求也越来越严格。为此我们开发升级了一种包装——泡沫包装!手柄都有专门大小的格子。具体请看下图所示。
上个世纪30年代,美国发明了蝶阀,50年代传入日本,到60年代才在日本普遍采用,而在我国推广则是70年代后的事了。目前世界上一般在DN300毫米以上蝶阀已逐渐代替了闸阀。蝶阀与闸阀相比有开闭时间短,操作力矩小,安装空间小和重量轻。以DN1000为例,蝶阀约2T,而闸阀约3.5T,且蝶阀易与各种驱动装置组合,有良好的耐久性和可靠性。
橡胶密封蝶阀缺点是作节流使用时,由于使用不当会产生气蚀,使橡胶座剥落、损伤等情况发生。为此,现在国际上又开发金属密封蝶阀,气蚀区减小,近几年我国也开发了金属硬密封蝶阀,在日本近年来还开发耐气蚀、低振动、低噪声的梳齿形蝶阀。
一般密封座的寿命在正常情况下,橡胶15年-20年,金属的80年-90年。但如何正确选用则要根据工况要求。
蝶阀的开度与流量之间的关系,基本上呈线性比例变化。如果用于控制流量,其流量特性与配管的流阻也有密切关系,如两条管道安装阀门口径、形式等全相同,而管道损失系数不同,阀门的流量差别也会很大。
如果阀门处于节流幅度较大状态,阀板的背面容易发生气蚀,有损坏阀门的可能,一般均在15°外使用。
蝶阀处于中开度时,阀体与蝶板前端形成的开口形状以阀轴为中心,两侧形成完成不同的状态,一侧的蝶板前端顺流水方向而动,另一侧逆流水方向而动,因此,一侧阀体与阀板形成似喷嘴形开口,另一侧类似节流孔形开口,喷嘴侧比节流侧流速快的多,而节流侧阀门下面会产生负压,往往会出现橡胶密封件脱落。
蝶阀操作力矩,因开度及阀门启闭方向不同其值各异,卧式蝶阀,特别是大口径阀,由于水深,阀轴上、下水头差所产生的力矩也不容忽视。另外,阀门进口侧装置弯头时,形成偏流,力矩会有增加。阀门处于中间开度时,由于水流动力矩起作用,操作机构需要自锁。
蝶阀又叫翻板阀,是一种结构简单的调节阀,同时也可用于低压管道介质的开关控制的方式工作中的阀门蝶阀是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀,在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上,用于调节和截断介质的流动。
蝶阀出厂的包装要求
1 蝶阀出厂时必须进行包装,防止在运输及储存过程中的损坏,包装可采用木质包装或捆扎包装;
2 木质包装的包装物要求牢固可靠,底部留有适合叉车装卸作业的孔位;
3 捆扎包装要求每捆必须是同一规格型号、同一材质的蝶阀;捆扎一定要牢固可靠,并有适合叉车装卸作业的孔位,捆扎高度不高于650mm;
4 所有蝶阀包装形式必须达到长途运输并多次装卸作业的要求。
蝶阀生产厂家,为您提供硬密封蝶阀型号,硬密封蝶阀价格,我们的主要产品有:法兰蝶阀,对夹式蝶阀,电动蝶阀,气动蝶阀,硬密封蝶阀,软密封蝶阀,通风蝶阀,保温蝶阀,衬氟蝶阀,衬胶蝶阀,焊接蝶阀,闸阀系列,截止阀系列,球阀系列产品。
