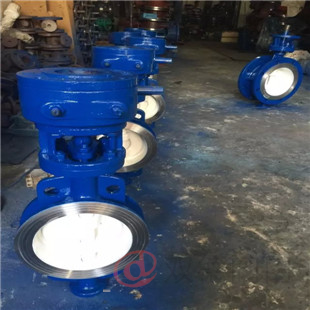

对夹式铸钢蝶阀

所属类别：对夹式蝶阀
产品规格：d373h-16c
产品简介：双德阀门主要对夹式蝶阀系列产品有：对夹软密封蝶阀,手柄对夹蝶阀,气动对夹蝶阀,对夹硬密封蝶阀。我们技术团队专业为您提供对夹式蝶阀尺寸，对夹式蝶阀安装，对夹式蝶阀型号，对夹式蝶阀法兰，对夹式蝶阀怎么安装，对夹式蝶阀专用法兰，对夹式蝶阀安装图，对夹式蝶阀标准。

产品特点
产品参数
工作原理
产品优点
产品评论

一、产品概述：

三偏心硬密封蝶阀吸收，消化国外技术，并结合国内用户意见和产品中积累的经验而精心研制的新一代产品。对夹式铸钢蝶阀被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。三偏心对夹蝶阀系列种类有：D373H-16C对夹硬密封蝶阀，D673H-16C气动对夹蝶阀，D973H-16C电动对夹蝶阀

二、技术参数：

公称通经DN（mm） 50～2000

公称药理PN（MPa） 0.6 1.0 1.6 2.5

密封试验（MPa） 0.66 1.1 1.76 2.75

强度试验（MPa） 0.9 1.5 2.4 3.75

适用温度碳钢：-29℃～425℃ 不锈钢：-40℃～650℃

适用介质水、空气、天然气、油品及弱腐蚀性流体

泄漏率符合GB/T13927-92标准

驱动方式蜗轮传动、电动、气动、液动

三、对夹式铸钢蝶阀零件材料：

零件名称材料

阀体 WCB、合金钢、不锈钢、QT450-10

蝶板 WCB、合金钢、不锈钢、QT450-10

阀轴 2Cr13不锈钢、合金钢

密封圈不锈钢圈

填料柔性石墨

四、D373H-10/16/25/对夹式铸钢蝶阀主要外形连接尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

（单位:mm）

公称通经（DN）	主要尺寸			法兰尺寸和螺栓规格
	主要尺寸			1.0MPa		1.6MPa		2.5MPa
	L	H	H1	D1	4-Ф－M	D1	4-Ф－M	D1	4-Ф－M
50	43	350	112	125	Ф18	125	Ф18	125	Ф18
65	46	370	115	145	Ф18	145	Ф18	145	Ф18
80	49	380	120	160	Ф18	160	Ф18	160	Ф18
100	56	420	138	180	Ф18	180	Ф18	190	Ф23
125	64	460	164	210	Ф18	210	Ф18	220	Ф27
150	70	555	175	240	Ф23	240	Ф23	250	Ф27
200	71	605	208	295	M20	295	M20	310	M24
250	76	680	243	350	M20	355	M24	370	M27
300	83	800	283	400	M20	410	M24	430	M27
350	92	835	310	460	M20	470	M24	490	M30
400	102	915	340	515	M24	525	M27	550	M33
450	114	960	380	565	M24	585	M27	600	M33
500	127	1020	410	620	M24	650	M30	660	M33
600	154	1225	470	725	M27	770	M33	770	M36
700	165	1355	550	840	M27	840	M33	875	M39
800	190	1470	640	950	M30	950	M36	990	M45
900	203	1545	710	1050	M30	1050	M36	1090	M45
1000	216	1795	770	1160	M33	1170	M39	1210	M52
1200	254	1965	890	1380	M36	1390	M45	1420	M52

订货须知：

一、①D373H-10/16/25/对夹式铸钢蝶阀产品名称与型号②D373H-10/16/25/对夹式铸钢蝶阀口径，如果您对D373H-10/16/25/对夹式铸钢蝶阀型号不熟悉，请说明使用介质，温度，压力，及连接方式。③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定D373H-10/16/25/对夹式铸钢蝶阀型号，请按D373H-10/16/25/三偏心硬密封蝶阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。

双德阀门主要对夹式蝶阀系列产品有：对夹软密封蝶阀,手柄对夹蝶阀,气动对夹蝶阀,电动对夹蝶阀,涡轮对夹蝶阀,a型对夹蝶阀,不锈钢对夹式蝶阀,对夹硬密封蝶阀。我们技术团队专业为您提供对夹式蝶阀尺寸，对夹式蝶阀安装，对夹式蝶阀型号，对夹式蝶阀法兰，对夹式蝶阀怎么安装，对夹式蝶阀专用法兰，对夹式蝶阀安装图，对夹式蝶阀标准。
