一、概述：
1.衬胶法兰蝶阀、氟塑料衬里蝶阀、手动衬胶蝶阀其基本类型有两种,即d41f4\D71F4 和d41f46/D71F46(中线)以及D71F4 和D71F46(偏心)全衬里型对夹式蝶阀,采用对分两片阀式组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受除熔融碱金属和元素氟外的任何介质腐蚀,其中D71F4 阀杆也蝶板(锻)为一体,表面均匀包裹一层FEP.阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面处配以耐温抗老化SI橡胶的弹性衬垫阀座,完全达到介质的零泄露. 双德D341J 法兰式衬胶蝶阀 橡胶蝶阀由电传动装置控制，广泛用于食品、饮料、医药、化工、等纯净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。
2.有上述型号扩展而成的D71F和D41F型法兰连接阀体全衬里,蝶板为不锈钢的衬里型蝶阀.
3.D343F型法兰连接双偏心全衬里蝶阀.
3.四级加载弹性密封,绝对保证了阀门内、外的零泄露;
a.轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈;
b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
c.轴的径向采用O型圈与金属垫的组合;
d.阀座镶在有弹性条的阀体槽内;
4.采用可调性弹子定位,定位准确,结构简单. (*采用O型圈是为了防止意外泄漏时的安全措施)
二、手动衬胶蝶阀设计规范
遵循GB 12238,API 609,MSS SP-67, MSS SP-68标准.
驱动方式 手动、蜗轮转动、气动、电动. 遵循规范 STANDARD
设计与制造 GB 12238
结构长度 GB 12221 (短一长系列)
法兰尺寸 JB78/JB79 (GB.HG.SH)
压力试验 GB/T 13927
标准 GB 12220
供货 GB/T 12252
a.DA43F 半衬里型 阀体全衬里/蝶板与蝶板轴为不锈钢(不衬)/蝶板与轴由销钉连接/阀体为整体式;
b.DA43F46 全衬里型 阀体全衬里/蝶板与蝶板轴全衬层/蝶板与轴固定连接/阀体为整体式.
三、手动衬胶蝶阀主要技术参数
|
公称通径DN（mm） |
50~2000 |
||
|
公称压力PN（MPa） |
0.6 |
1.0 |
|
|
试验压力 Ps（MPa） |
强度试验 |
0.9 |
1.5 |
|
密封试验 |
0.66 |
1.1 |
|
|
适用介质 |
水、蒸汽、油品、海水、酸类 |
||
|
适用温度 |
-40℃~200℃ |
||
四、D341J 手动衬胶蝶阀主要零部件材料
|
名称 |
材料 |
|
阀体 |
WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti HT250 |
|
阀板 |
WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti HT250 |
|
阀杆 |
2Cr13、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti |
|
密封圈 |
CR、NBR、EPDM、FPM |
|
填料 |
NBR、柔性石墨 V型橡胶垫 |

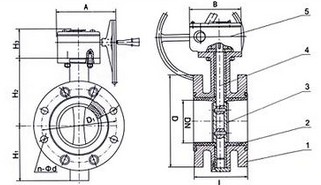

五、手动衬胶蝶阀尺寸
|
D341 |
X J JE |
— |
6 10 |
C（P·R·Z）连接尺寸 |
|
||||||||||
|
通径（DN） |
L |
D1 |
D |
Z-Φd |
H |
H0 |
A |
B |
D0 |
Wt/kg |
|||||
|
50 |
108 |
125 |
165 |
4-18 |
82.5 |
443 |
125 |
125 |
80 |
51 |
|||||
|
65 |
112 |
145 |
185 |
4-18 |
92.5 |
463 |
125 |
125 |
80 |
62 |
|||||
|
80 |
114 |
160 |
200 |
8-18 |
100 |
483 |
125 |
125 |
80 |
73.5 |
|||||
|
100 |
127 |
180 |
220 |
8-18 |
110 |
498 |
125 |
125 |
80 |
87 |
|||||
|
125 |
140 |
210 |
250 |
8-18 |
125 |
682 |
325 |
245 |
150 |
98 |
|||||
|
150 |
140 |
240 |
285 |
8-22 |
142.5 |
736 |
325 |
245 |
150 |
102 |
|||||
|
200 |
152 |
295 |
340 |
8-22 |
170 |
800 |
325 |
245 |
150 |
150 |
|||||
|
250 |
165 |
350 |
395 |
12-22 |
192.5 |
895 |
363 |
313 |
200 |
170 |
|||||
|
300 |
178 |
400 |
445 |
12-22 |
222.5 |
956 |
363 |
313 |
200 |
220 |
|||||
|
350 |
190 |
460 |
505 |
16-22 |
252.5 |
1029 |
363 |
313 |
250 |
350 |
|||||
|
400 |
216 |
515 |
565 |
16-26 |
282.5 |
1103 |
363 |
313 |
250 |
430 |
|||||
|
450 |
222 |
565 |
615 |
20-26 |
307.5 |
1280 |
465 |
439 |
300 |
550 |
|||||
|
500 |
229 |
620 |
670 |
20-26 |
335 |
1186 |
546 |
431 |
360 |
580 |
|||||
|
600 |
267 |
725 |
780 |
20-30 |
390 |
1321 |
546 |
556 |
360 |
850 |
|||||
|
700 |
430 |
840 |
895 |
24-30 |
420 |
1431 |
546 |
556 |
360 |
950 |
|||||
|
800 |
470 |
950 |
1015 |
24-33 |
477.5 |
1542 |
546 |
556 |
360 |
1150 |
|||||
|
900 |
510 |
1050 |
1115 |
28-33 |
1117.5 |
1800 |
617 |
706 |
360 |
1750 |
|||||
|
1000 |
550 |
1160 |
1230 |
28-36 |
582.5 |
2363 |
632 |
706 |
360 |
2100 |
|||||
|
1200 |
630 |
1380 |
1455 |
32-39 |
692.5 |
2583 |
632 |
706 |
360 |
2580 |
|||||
|
1400 |
710 |
1590 |
1675 |
36-42 |
|
|
|
|
|
|
|||||
|
1600 |
790 |
1820 |
1915 |
40-48 |
|
|
|
|
|
|
|||||
|
1800 |
870 |
2020 |
2115 |
44-48 |
|
|
|
|
|
|
|||||
|
2000 |
950 |
2230 |
2325 |
48-48 |
|
|
|
|
|
|
|||||
