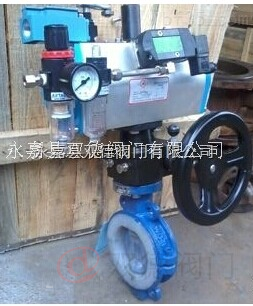

d671f46耐腐蚀气动蝶阀

  • 所属类别:衬氟蝶阀
  • 产品规格:d671f46
  • 产品简介:双德阀门有限公司专业生产衬氟蝶阀的温州厂家,咨询气动衬氟蝶阀 对夹式衬氟蝶阀 涡轮衬氟蝶阀 半衬氟蝶阀 全衬氟蝶阀 d71f4对夹式衬氟蝶阀 d671f气动法兰式衬氟蝶阀 d671f4气动法兰式衬氟蝶阀厂家价格、型号、尺寸、性能参数、工作原理、连接尺寸请来电来函!

一、产品概述:

d671f46衬氟气动蝶阀、耐腐蚀气动蝶阀)采用带有球形密封表面的衬聚四氟乙烯包衬蝶板,该阀门操作轻便,严密的密封性能,超长的使用寿命;可作快速切断或调节流量之用。适用于要求可靠密封和 良好调节特性的场合。阀体采用分体式,阀轴两端的密封由蝶板与阀座 之间的旋转基面加氟橡胶来控制;保证阀轴不与腔内流体介质接触。广泛适用于各种不同类型工业管道中液体和气体(包括蒸 气)的输送,有严重腐蚀性介质的使用场合,如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。其主要特点为:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

采用标准设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999



二、d671f46耐腐蚀气动蝶阀执行机构

采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。

  1. 齿轮式双活塞,输出力矩大,体积小。
    2、气缸选用铝金材料,重量轻、外形美观。
    3、可在顶部、底部安装手动操作机构。
    4、齿条式连接可调节开启角度、额定流量。
    5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
    6IS05211标准连接为产品的安装更换提供了方便。
    7、两端调的节螺钉可使标准产品在90°±4°的可调范围。确保与阀门的同步精度。

    三、附件的选项
    根据不同控制和要求可选择下列附件:
    切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
    调节型附件:电气定位器、气动定位器、电气转换器。
    气源处理附件:空气过滤减压阀、气源处理三联件。
  2. 四、d671f46耐腐蚀气动蝶阀手动机构:HVSD手操机构



型号

工作温度

型号

工作温度

DL671F/P  DL971F/P

≤180℃

DL671F2   DL971F2

≤120℃

DL671F/R  DL971F/R

DL671GXPP DL971GXPP

≤100℃

DL671F4  DL971F4

DL671GXPO DL971GXPO

≤110℃

DL671F46  DL971F46

≤150℃

DL671U    DL971U

≤100℃

DL671F3   DL971F3

≤120℃







五、d671f46衬氟气动蝶阀主要连接尺寸及重量



公称通径

标准值

参考值

DN

mm

L

D1

D2

z-φd

H1

H2

H3

H4

D0

气动装置型号

电动装置型号

W

kg

PN1.0/PN1.6(MPa)

40

33

110

84

4-φ18

69

120

180

250

220

QZ5

802.10-1

20

50

43

125

99

4-φ18

75

130

180

250

220

QZ5

802.10-1

21

65

46

145

118

4-φ18

90

140

180

250

220

QZ5

802.10-1

22

80

46

160

132

4-φ18/8-φ18

95

160

180

250

220

QZ5

802.10-1

25

100

52

180

155

8-φ18

105

180

205

250

220

QZ15

802.10-1

30

125

56

210

184

8-φ18

135

200

205

250

220

QZ15

802.20-1

36

150

56

240

210

8-φ23

145

220

205

250

220

QZ15

802.20-1

44

200

60

295

265

8-φ23/12-φ23

175

260

380

287

360

QZ45

802.60-1

92

250

68

350/355

319

12-φ23/12-φ26

205

290

380

287

360

QZ45

802.60-1

108

300

78

400/410

368

12-φ23/12-φ26

245

340

395

287

360

QZ85

802.150-0.5

120

350

78

460/470

428

16-φ23/16-φ26

275

370

435

287

360

QZ150

802.150-0.5

162

400

102

515/525

480

16-φ25/16-φ30

305

400

435

330

500

QZ15

802.250-1

177

450

114

565/585

532/548

20-φ25/16-φ30

330

425

455

330

500

QZ200

802.250-1

192

500

127

620/650

585/609

20-φ25/20-φ33

362

480

460

330

500

QZ300

802.500-0.5

271

600

154

725/770

685/720

20-φ30/20-φ36

445

560

150

330

500

QZ500

802.500-0.5

341
