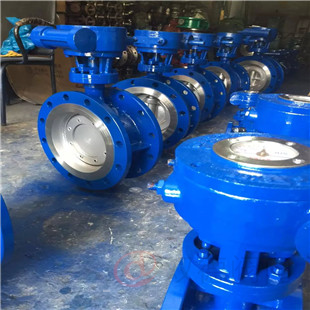

d343h法兰式硬密封蝶阀是我公司1998年生产的新型老式蝶阀替代产品。D343H-10-16开启力矩小,灵活方便,省力节能; 三维偏心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。弹性硬密封蝶阀耐高压、耐腐蚀、耐磨损、使用寿命长等。使密封面的空间运动轨迹达到理想化,密封副相互之间无磨擦、无干涉,加之密封材料选择得当,从而使弹性硬密封蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。
d343h法兰式硬密封蝶阀规格:
|
型号 |
D343H-10 |
D343H-10P |
D343H-10R |
||
|
工作压力（MPa） |
1.0~4.0 |
||||
|
适用温度（℃） |
≤425 |
≤200 |
|||
|
适用介质 |
水、油或非腐蚀性介质 |
硝酸类介质 |
醋酸类介质 |
||
|
材料 |
阀体、蝶板 |
WCB |
CF8/304 |
CF3M/316L |
|
|
阀杆 |
2Cr13 |
304 |
316L |
||
|
阀体密封面 |
堆焊 507 |
－ |
－ |
||
|
蝶板密封面 |
304＋柔性石墨 |
304＋PTFE |
304＋PTFE |
||
|
填料 |
柔性石墨 |
PTFE |
PTFE |
||
Dt3/6/43H-40C.P.R.V系列d343h法兰式硬密封蝶阀主要外形和连接尺寸
|
公称通径 |
结构长度 |
外形尺寸（参考值 ） |
连接尺寸（标准值） |
|||||||||||||||||||||
|
L |
H |
Dt343H |
Dt643H |
Dt943H |
PN4.0MPa |
|||||||||||||||||||
|
毫米 |
英寸 |
短 |
长 |
H1 |
A1 |
B1 |
H2 |
A2 |
B2 |
H3 |
A3 |
B3 |
D |
D1 |
Z-d |
|||||||||
|
50 |
2 |
108 |
150 |
112 |
350 |
180 |
200 |
|
|
|
530 |
250 |
255 |
165 |
125 |
4-18 |
||||||||
|
65 |
2 1/2 |
112 |
170 |
115 |
370 |
180 |
200 |
625 |
355 |
92 |
550 |
250 |
255 |
185 |
145 |
8-18 |
||||||||
|
80 |
3 |
114 |
180 |
120 |
380 |
180 |
200 |
625 |
355 |
92 |
565 |
250 |
255 |
200 |
160 |
8-18 |
||||||||
|
100 |
4 |
127 |
190 |
138 |
420 |
180 |
200 |
645 |
355 |
92 |
600 |
250 |
255 |
235 |
190 |
8-22 |
||||||||
|
125 |
5 |
140 |
200 |
164 |
460 |
180 |
200 |
675 |
550 |
138 |
640 |
250 |
255 |
270 |
220 |
8-26 |
||||||||
|
150 |
6 |
140 |
210 |
175 |
555 |
270 |
280 |
715 |
550 |
138 |
705 |
300 |
315 |
300 |
250 |
8-26 |
||||||||
|
200 |
8 |
152 |
230 |
208 |
605 |
270 |
280 |
800 |
550 |
138 |
775 |
300 |
315 |
375 |
320 |
12-30 |
||||||||
|
250 |
10 |
165 |
250 |
243 |
680 |
270 |
280 |
850 |
550 |
138 |
945 |
300 |
315 |
450 |
385 |
12-33 |
||||||||
|
300 |
12 |
178 |
270 |
283 |
800 |
380 |
420 |
925 |
450 |
220 |
1070 |
300 |
315 |
515 |
450 |
16-33 |
||||||||
|
350 |
14 |
190 |
290 |
310 |
830 |
380 |
420 |
1035 |
450 |
220 |
1140 |
300 |
315 |
580 |
510 |
16-36 |
||||||||
|
400 |
6 |
216 |
310 |
350 |
915 |
450 |
470 |
1070 |
650 |
280 |
1210 |
300 |
315 |
660 |
585 |
16-39 |
||||||||
|
450 |
8 |
222 |
330 |
380 |
960 |
480 |
490 |
1190 |
650 |
280 |
1335 |
575 |
714 |
685 |
610 |
20-39 |
||||||||
|
500 |
20 |
229 |
350 |
410 |
1020 |
480 |
490 |
|
|
|
1415 |
575 |
714 |
755 |
670 |
|||||||||
一、①d343h法兰式硬密封蝶阀产品名称与型号②d343h法兰式硬密封蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定d343h法兰式硬密封蝶阀型号，请按d343h法兰蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
感谢您访问我们的网站.如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。您的满意，是双德人永恒的追求！
