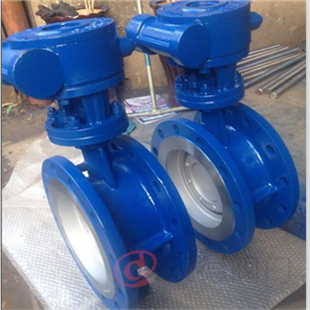

一、D343H双向硬密封蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中,其密封形式多采用密封结构,双德D343H三偏心多层次蝶阀是我国现阶段最先进的蝶阀品种。
二、产品特点:
1、蝶板密封为硬软多层,双向硬密封蝶阀具有硬软密封双重密封优点,无论在低温还是在高温工况下,具有优良的密封性能。
2、采用三偏心结构,阀座与蝶板几乎无摩擦,具有越关越紧的密封性能,达到零的泄漏。
3、启闭力矩小、操作灵活、活力节能,使用寿命长。
4、耐高温、耐高压、耐腐蚀适用范围广。
5、新一代三偏心私服密封蝶阀兼具了三偏心密封结构与软密封的优点,密封性能可靠,适用范围广,使用寿命更长。
三、产品标准
设计规范 |
GB/T 12238 |
结构长度 |
GB/T 12221 |
法兰连接 |
GB/T 9113 |
试验与检验 |
GB/T 13927 |
产品标识 |
GB/T 12220 |
四、d343h10c双向硬密封蝶阀主要零部件材料
零件名称 |
材料 |
阀体 |
WCB、合金钢、不锈钢、QT450-10 |
蝶板 |
WCB、合金钢、不锈钢、QT450-10 |
阀轴 |
2Cr13不锈钢、合金钢 |
密封圈 |
不锈钢圈 |
填料 |
柔性石墨 |
五、d343h双向硬密封蝶阀性能参数
型号 |
D343H-10 |
D343H-10P |
D343H-10R |
|
工作压力(MPa) |
1.0~4.0 |
|||
适用温度(℃) |
≤425 |
≤200 |
||
适用介质 |
水、油或非腐蚀性介质 |
硝酸类介质 |
醋酸类介质 |
|
材料 |
阀体、蝶板 |
WCB |
CF8/304 |
CF3M/316L |
阀杆 |
2Cr13 |
304 |
316L |
|
阀体密封面 |
堆焊 507 |
- |
- |
|
蝶板密封面 |
304+柔性石墨 |
304+PTFE |
304+PTFE |
|
填料 |
柔性石墨 |
PTFE |
PTFE |
一、①d343h双向硬密封蝶阀产品名称与型号②d343h双向硬密封蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定d343双向硬密封蝶阀型号,请按d343h双向硬密封蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
