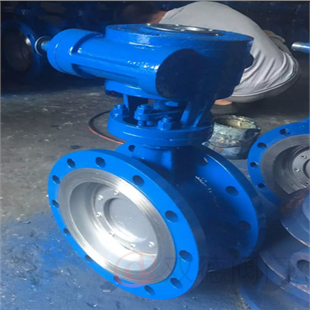

一、D343X-10/16软密封蝶阀的适用范围:
三偏心软密封蝶阀适用于温度≤120℃或≤150℃,公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业,特别适用于双向密封和阀体易锈蚀场合,作调节流量和截流介质。双德D343x三偏心法兰蝶阀密封结构采用聚四氟乙烯、合成橡胶和酚醛树脂构成复合阀座,使阀座在具有弹性的同时强度更好。同时将蝶板用聚四氟乙烯全包覆,使蝶板具有较强的抗腐蚀性能。
二、三偏心软密封蝶阀的工作原理:
蝶板的回转中心(即阀杆的中心)位于阀体的中心线和蝶板的密封面截面上。阀座采用合成橡胶,关闭时蝶板的外圆密封面挤压合成橡胶阀座,使阀座产生弹性变形,从而形成弹性力作为密封比压保证蝶阀的密封。
三、产品特点:
1、结构简单,外形尺寸小,结构长度短,体积小,重量轻;
2、全开时阀座通道有效流通面积较大,流体阻力较小;
3、密封面材料采用丁晴橡胶,密封性能好;
4、启闭力矩较小,由于转轴两侧蝶板受介质作用基本相等,而产生转矩的方向相反,因而启闭较省力;
5、操作灵活省力,可选择手动、电动、气动、液压方式。
四、D343X-10/16三偏心软密封蝶阀的主要零件材料:
型号 |
阀体 |
蝶板 |
阀杆 |
阀座密封圈 |
D343X |
QT450 |
QT450 |
2Cr13 |
丁腈橡胶 |
碳钢,铸钢 |
碳钢,铸钢 |
2Cr13 |
丁腈橡胶 |
|
不锈钢304、316 |
不锈钢304、316 |
不锈钢304、316 |
丁腈橡胶 |
五、D343X-10/16涡轮法兰蝶阀主要技术参数:
型号 |
公称压力 ﹝MPa﹞ |
试验压力﹝MPa﹞ |
适用温度 |
适用介质 |
|
壳体 |
密封 |
||||
D343X |
1.0 |
1.5 |
1.1 |
≤80℃ |
水、油品、 污水、海水 |
1.6 |
2.4 |
1.76 |
六、D343X-10/16三偏心软密封蝶阀外形尺寸:
公称通径DN(mm) |
尺寸(mm) |
||
L |
D0 |
H |
|
50 |
108 |
135 |
175 |
65 |
112 |
135 |
175 |
80 |
114 |
135 |
190 |
100 |
127 |
160 |
200 |
125 |
140 |
160 |
215 |
150 |
140 |
160 |
215 |
200 |
152 |
240 |
310 |
250 |
165 |
280 |
310 |
300 |
178 |
320 |
340 |
350 |
190 |
320 |
355 |
400 |
216 |
320 |
535 |
450 |
222 |
320 |
540 |
500 |
229 |
360 |
590 |
600 |
267 |
360 |
650 |
700 |
292 |
360 |
710 |
800 |
318 |
400 |
815 |
900 |
330 |
400 |
870 |
1000 |
410 |
400 |
940 |
1200 |
470 |
400 |
1020 |
1400 |
530 |
400 |
1270 |
如需d343x三偏心软密封蝶阀报价请提供给我们产品名称与型号、蝶阀d41x口径、是否带附件以便我们准确报价。如果您对三偏心软密封蝶阀型号不熟悉,请说明使用介质,温度,压力,驱动方式及连接方式。是否带附件以便我们的为您正确选型。
我公司专业生产蝶阀,主要软密封蝶阀主要产品有:不锈钢软密封蝶阀,双偏心软密封蝶阀,法兰式软密封蝶阀,三偏心软密封蝶阀,型号主要有:d342x双偏心蝶阀,d341x法兰式软密封蝶阀,d71x双偏心软密封蝶阀
