一、产品概述：
D41X(半衬)、D41J、D341J(全衬)手动衬胶蝶阀是用随阀杆一起转动的蝶板做启闭件,用以实现阀门开启、关闭与调节. 双德衬胶蝶阀在管路中除了起切断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场的青睐.另外,蝶阀还有体积小、重量轻、结构简单的优点,与同参数闸阀比较,平均减轻重量达30-50％,蝶板旋转90°即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因此启闭力矩较小.
二、产品标准
设计与制造：GB12238
结构长度：GB12221（13系列）
法兰连接尺寸：GB4216

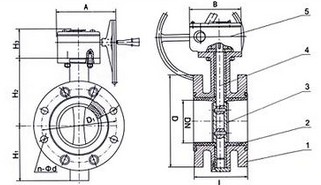

部件列表：1、阀体 2、阀座 3、蝶板 4、阀杆
任选附件：蜗轮装置、气动装置、电动装置
三、手动衬胶蝶阀用途
密封圈材料代号 适用温度 适用介质
NR ≤85℃ 水、空气、酸碱类
CR ≤85℃ 水、煤气、酸碱类
NBR ≤100℃ 水、油品
CPDM ≤120℃ 水、蒸汽、一般酸碱类
FKM ≤150℃ 水、蒸汽、强酸碱类
四、产品材料：
|
阀体 |
铸铁、球墨铸铁、碳钢、不锈钢 |
|
蝶板 |
铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料 |
|
阀杆 |
碳钢镀镍磷、不锈钢 |
|
阀座密封圈 |
天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM |
|
气动装置 |
组合件 |
五、d41j/d341j手动衬胶蝶阀主要尺寸参数
|
公称通径DN |
L |
D |
D1 |
n-d（mm） |
H1 |
H2 |
质量 |
|
|
PN1.6 |
PN1.6 |
|||||||
|
50 |
108 |
165 |
125 |
4-18 |
4-18 |
91 |
120 |
8 |
|
65 |
112 |
185 |
145 |
4-18 |
4-18 |
104 |
140 |
11.5 |
|
80 |
114 |
200 |
160 |
8-18 |
8-18 |
107 |
150 |
12.5 |
|
100 |
127 |
220 |
180 |
8-18 |
8-18 |
135 |
165 |
23 |
|
125 |
140 |
250 |
210 |
8-18 |
8-18 |
129 |
190 |
40.5 |
|
150 |
140 |
285 |
240 |
8-22 |
8-22 |
131 |
205 |
46.5 |
|
200 |
152 |
340 |
295 |
8-22 |
12-22 |
177 |
2550 |
61 |
|
250 |
165 |
395 |
350 |
12-22 |
12-26 |
206 |
270 |
73.5 |
|
300 |
178 |
445 |
400 |
12-22 |
12-26 |
220 |
320 |
103 |
|
350 |
190 |
505 |
460 |
16-22 |
16-26 |
264 |
358 |
120 |
|
400 |
216 |
565 |
515 |
16-26 |
16-30 |
298 |
400 |
217 |
|
450 |
222 |
615 |
565 |
16-26 |
|
327 |
420 |
242 |
|
500 |
229 |
671 |
620 |
20-26 |
|
352 |
480 |
279 |
|
600 |
267 |
780 |
725 |
20-30 |
|
446 |
560 |
396 |
|
700 |
292 |
895 |
840 |
24-30 |
|
486 |
610 |
596 |
