一、产品概述：

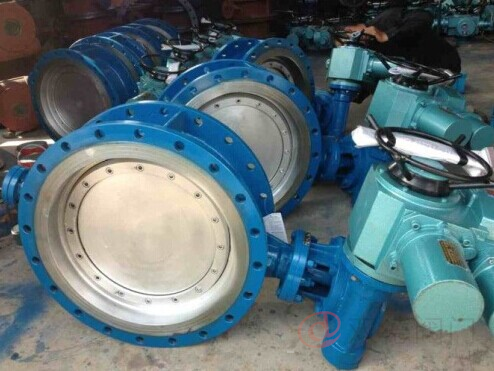

ALDT941W-1/2.5/6C(ZAJW、ZKJW)由DKJ角行程电动执行机构和蝶阀组成，它与电动单元组合仪表配合使用。双德电动调节通风蝶阀具有结构简单、口径大、重量轻、操作方便等优点。广泛应用于冶金、电站石油、化工等部门。适用介质，煤气、含尘气体、烟道气。
二、电动调节通风蝶阀主要技术参数
|
公称通径 |
DN |
50～2000 |
||
|
公称压力 |
PN(MPa) |
0.05 |
0.25 |
0.6 |
|
试验压力 |
强度试验 |
0.075 |
0.375 |
0.9 |
|
密封试验 |
≤1.5%泄漏量 |
|||
|
适用介质 |
煤气、含尘气体、烟道气等 |
|||
|
驱动形式 |
气传动、电传动 |
|||
三、电动调节通风蝶阀零件的材质
|
零件名称 |
材料 |
|
阀体 |
铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
|
蝶板 |
铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
|
阀座密封圈 |
与阀体相同 |
|
阀杆 |
碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
|
填料 |
氟塑料、柔性石墨 |
四、电动烟道通风蝶阀型号、规格
|
|
直行程 |
角行程 |
||
|
常温型 |
中温型 |
常温型 |
中温型 |
|
|
型号 |
ZDLW-6B（K） |
ZDLW-6B（K）G |
ZDRW-6B（K） |
ZDRW-6B（K）G |
|
规格 |
DN600～1000 |
DN50～1000 |
||
五、ZAJW、ZKJW电动调节通风蝶阀结构尺寸：
|
|
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
|
额定流量 |
85 |
225 |
340 |
500 |
770 |
1360 |
2130 |
3060 |
4160 |
5450 |
6900 |
8500 |
12200 |
16600 |
21700 |
34000 |
49000 |
66600 |
87000 |
110000 |
136000 |
|
可配电动 |
3610R，3810R、DKJ、CH、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构 |
||||||||||||||||||||
|
公称压力 |
0.1、0.6、1.0 （MPa） |
||||||||||||||||||||
|
介质温度℃ |
常温-20℃～+200（铸铁），-40～+450（铸钢），中温-40～+450（铸不锈钢） |
||||||||||||||||||||
|
转角范围 |
平行闸板0～700,倾斜阀板0～600 |
||||||||||||||||||||
|
流量特性 |
近似百分比 |
||||||||||||||||||||
|
接管法兰 |
按JB78-59中对夹式法兰连接 |
||||||||||||||||||||
|
动作时间 |
25、30、60秒 |
||||||||||||||||||||
|
阀体材质 |
Ht200，35，ZG230-450，1Cr18Ni9，ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti |
||||||||||||||||||||
