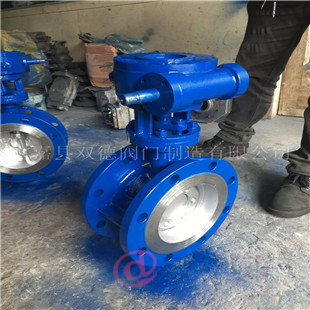

一、产品概述：
双德阀门生产的三偏心硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用
驱动方式：电动对夹式硬密封蝶阀、气动对夹式硬密封蝶阀、蜗轮对夹式硬密封蝶阀、手动对夹式硬密封蝶阀
二、d373h产品用途：
１、采用三维偏心结构，阀门密封圈采用弹性金属圈，使蝶板同阀体密封面均匀可靠接触，可达到气密封无泄露；
２、结构独特，操作灵活、省力、方便、使用寿命长；
３、耐高温、耐腐蚀、耐磨损的三维偏心。
三、三偏心硬密封蝶阀采用标准
设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:GB/T9113.1-2000；GB/T9113.2-2000GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999
四、主要零部件材料
|
名称
|
材 料
|
|
阀体
|
铸钢、不锈钢、铬钼钢
|
|
蝶板
|
铸钢、化合金钢（镀硬铬）不锈钢、铬钼钢
|
|
阀杆
|
2Cr13、1Cr13不锈钢、铬钼钢
|
|
密封圈
|
不锈钢、聚内脂、抗磨材料、氟塑料
|
|
填料
|
柔性石墨
|
订货须知：
一、①三偏心硬密封蝶阀产品名称与型号②蝶阀d373h口径，如果您对蝶阀d373h型号不熟悉，请说明使用介质，温度，压力，及连接方式。③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定d373三偏心硬密封蝶阀h型号，请按d373h型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
蝶阀生产厂家双德阀门为您提供三偏心硬密封蝶阀型号，硬密封蝶阀价格，我们的主要产品有：法兰蝶阀，对夹式蝶阀，电动蝶阀，气动蝶阀，硬密封蝶阀，软密封蝶阀，通风蝶阀，保温蝶阀，衬氟蝶阀，衬胶蝶阀，焊接蝶阀，闸阀系列，截止阀系列，球阀系列产品。
三偏心硬密封蝶阀采用标准
设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:GB/T9113.1-2000；GB/T9113.2-2000GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999
四、主要零部件材料
|
名称
|
材 料
|
|
阀体
|
铸钢、不锈钢、铬钼钢
|
|
蝶板
|
铸钢、化合金钢（镀硬铬）不锈钢、铬钼钢
|
|
阀杆
|
2Cr13、1Cr13不锈钢、铬钼钢
|
|
密封圈
|
不锈钢、聚内脂、抗磨材料、氟塑料
|
|
填料
|
柔性石墨
|
蝶阀是用圆形蝶板作启闭件并随阀杆转动 来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则程全开状态。
蝶阀的结构特点
蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。
采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。
如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。
常用的蝶阀有对夹式蝶阀、法兰式蝶阀、对焊式蝶阀三种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间；法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上；对焊式蝶阀的两端面与管道焊接连接。
蝶板的流线形设计，使流体阻力损失小，可谓是一种节能型产品。
阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
采用软性T型两侧多层不锈钢片组成密封圈，具有金属硬密封和软密封的双重优点，无论在低温和高温情况下，均具有零渗漏的密封性能。试验证明池正流状态（介质流动方向与蝶板转动方向相同）时，密封面的压力是传动装置的力矩和介质压力对阀板的作用产生的。正向介质压力增大时阀板斜圆锥表面与阀座密封面挤压越紧，密封效果越好。
当逆流状态时，阀板与阀座之间的密封靠驱动装置的力矩使阀板压向阀座。随着反向介质压力的增大，阀板与阀座之间的单位正压力小于介质压强时，调节环的弹簧在受载后所储存的变形能补偿阀板与阀座密封面的紧压力起到自动补偿作用。
因此本实用新型不像现有的技术那样，在阀板上安装软硬多层密封圈，而是直接安装在阀体上，在压板和阀座中间增设调节环是十分理想的双向硬密封方式。它将可取代闸阀、及球形阀
电动蝶阀是由电动执行机构和蝶阀组成的阀门组成的，所以它具备了蝶阀操作简便，结构简单等优点，也广泛应用于化工，医药等行业。
１、采用三维偏心结构，阀门密封圈采用弹性金属圈，使蝶板同阀体密封面均匀可靠接触，可达到气密封无泄露；
２、结构独特，操作灵活、省力、方便、使用寿命长；
３、耐高温、耐腐蚀、耐磨损的三维偏心。
