一、产品概述:

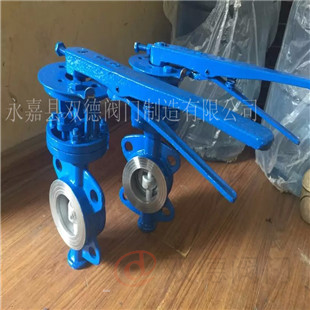

d73h对夹式硬密封蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。D73H手动蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。
二、特点:
1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.
4、大规格蝶板采用绗架结构,d73h对夹式硬密封蝶阀强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。
三、主要技术参数:
公称通经DN(mm) |
50~2000 |
|||
公称压力PN(Mpa) |
0.6 |
1.0 |
1.6 |
2.5 |
密封试验(Mpa) |
0.66 |
1.1 |
1.76 |
2.75 |
强度试验(Mpa) |
0.9 |
1.5 |
2.4 |
3.75 |
适用温度 |
碳钢:-29℃~425℃ 不锈钢:-40℃~650℃ |
|||
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
|||
泄漏率 |
符合GB/T13927-92标准 |
|||
驱动方式 |
蜗轮传动、电动、气动、液动 |
四、d73h对夹式硬密封蝶阀主要零部件材料
零件名称 |
材料 |
阀体 |
WCB、合金钢、不锈钢、QT450-10 |
蝶板 |
WCB、合金钢、不锈钢、QT450-10 |
阀轴 |
2Cr13不锈钢、合金钢 |
密封圈 |
不锈钢圈 |
填料 |
柔性石墨 |
五、d73h对夹式硬密封蝶阀采用标准:
制造标准 |
JB/T 8527-97 |
法兰标准 |
GB9113-2000 |
结构长度标准 |
GB12221-89 |
检验标准 |
GB/T 13927-92 |
六、d73h-10/16/25d73h对夹式硬密封蝶阀主要外形连接尺寸(单位:mm)
公称通经(DN) |
主要尺寸 |
法兰尺寸和螺栓规格 |
|||||||||||
1.0MPa |
1.6MPa |
2.5MPa |
|||||||||||
L |
L2 |
H |
H1 |
D1 |
Z-D |
A |
D1 |
Z-D |
A |
D1 |
Z-D |
A |
|
50 |
43 |
265 |
350 |
112 |
125 |
4-18 |
90℃ |
125 |
4-18 |
90℃ |
125 |
4-18 |
90℃ |
65 |
46 |
265 |
370 |
115 |
145 |
4-18 |
90℃ |
145 |
4-18 |
90℃ |
145 |
4-18 |
90℃ |
80 |
49 |
320 |
380 |
120 |
160 |
8-18 |
45℃ |
160 |
8-18 |
45℃ |
160 |
8-18 |
45℃ |
100 |
56 |
320 |
420 |
138 |
180 |
8-18 |
45℃ |
180 |
8-18 |
45℃ |
190 |
8-22 |
45℃ |
125 |
64 |
340 |
460 |
164 |
210 |
8-18 |
45℃ |
210 |
8-18 |
45℃ |
220 |
8-26 |
45℃ |
150 |
70 |
390 |
555 |
175 |
240 |
8-22 |
45℃ |
240 |
8-22 |
45℃ |
250 |
8-26 |
45℃ |
d73h对夹式硬密封蝶阀是我公司研发的最新d73h三偏心手动蝶阀,气动三偏心蝶阀,电动三偏心蝶阀国家专利产品,是继老式手动蝶阀后的第三代新型手动三偏心蝶阀。本公司为您提供三偏心蝶阀型号,三偏心蝶阀价格,三偏心蝶阀原理,三偏心蝶阀结构。
