q941f电动球阀

所属类别：球阀系列
产品规格：q941f
产品简介：球阀是我公司主打产品之一，主要产品有：q941f电动球阀，q941f电动法兰球阀，气动球阀，手动球阀等。免费咨询：电动球阀型号，电动球阀执行机构，电动球阀样本，电动球阀工作原理等。

产品特点
产品参数
工作原理
产品优点
产品评论

一、产品概述：

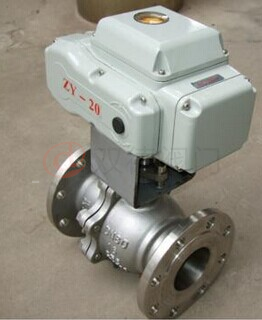

q941f电动球阀由电动执行机构和球阀共同构成电动球阀。是工业自动化过程控制的一种管道压元件，通常用于管道介质的远程开、关（接通、切断介质）控制。

电动球阀标准GB/T21465-2008《阀门术语》中定义为：启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等介质。电动球阀分为电动法兰球阀，电动对夹球阀，电动焊接球阀，电动丝扣球阀。根据密封形式还分为软密封电动球阀，硬密封电动球阀。

二、产品分类

电动球阀(15张)球阀种类有：浮动球球阀、固定球球阀、轨道球阀、V型球阀、三通球阀、不锈钢球阀、锻钢球阀、卸灰球阀、抗硫球阀、三通球阀、气动球阀、电动球阀、卡套球阀、焊接球阀、法兰球阀，丝口球阀。

三、结构特点

1、q941f电动球阀开关迅速、启闭灵活，寿命长，安全可靠。

2、在阀杆下部设置台阶，不至于阀门内压异常升高脱出阀杆。

3、在球体和阀座间设置耐火密封环，阀座烧损后，仍具有密封作用。

4、在阀门全开、全关位置设有锁定孔，防止非工作人员误操作。

四、主要外形和连接尺寸：

Q941F-16
通径DN		L	D	K	D1	n-Φd	b	f	H	W
mm	in	L	D	K	D1	n-Φd	b	f	H	W
15	1/2″	130	95	65	46	4-Φ14	14	2	190	196
20	3/4″	140	105	75	56	4-Φ14	16	2	195	196
25	1″	150	115	85	65	4-Φ14	16	2	210	196
32	1 1/4″	165	135	100	76	4-Φ18	18	3	220	196
40	1 1/2″	180	145	110	84	4-Φ18	18	3	230	196
50	2″	200	160	125	99	4-Φ18	20	3	265	196
65	2 1/2″	220	180	145	118	4-Φ18	20	3	300	255
80	3″	250	195	160	132	8-Φ18	20	3	325	255
100	4″	280	215	180	156	8-Φ18	22	3	350	255
125	5″	320	245	210	184	8-Φ18	22	3	375	255
150	6″	360	280	240	211	8-Φ22	24	3	420	255
200	8″	400	335	295	266	12-Φ22	24	3	460	255

结构长度：JB1686亦可按GB12221
结构标准：JB79亦可按GB9113，ANSI B16.5，JID B2212。
