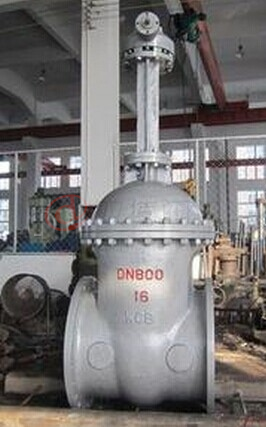

大口径铸钢闸阀

  • 所属类别:闸阀系列
  • 产品规格:z41h16c, z41h16
  • 产品简介:铸钢闸阀生产厂家双德阀门为您提供大口径铸钢闸阀型号,铸钢闸阀价格,铸钢闸阀说明书,我们的主要产品有:法兰闸阀,铸钢闸阀,不锈钢闸阀等。咨询电话:0577-67985620

一、大口径铸钢闸阀概述:

双德生产的闸阀有很多种,铸钢闸阀,不锈钢闸阀,法兰闸阀,电动闸阀,气动闸阀,手动闸阀,明杆闸阀,暗杆闸阀,低压闸阀,高压闸阀等。铸钢闸阀是最常用的截断阀之一,主要用来接通或截断管路中的介质,不适用于调节介质流量。铸钢闸阀适用的压力、温度及口径范围很大,尤其适用于中、大口径的管道。公称尺寸 DN15~DN800,公称压力 1.6MPa~20.0MPa,密封面采用石棉石墨或柔性石墨,工作温度 ≤570℃,操作方式有手动、齿轮传动、电动、气动等,适用于水、蒸汽、油品介质管路中。



二、产品特点

1、结构紧凑,设计合理,阀门刚性好,通道流畅,流阻系数小。

2、密封面为不锈钢或硬质合金,使用寿命长。

3、z41h大口径铸钢闸阀采用石棉石墨或柔性石墨,密封可靠,操作轻便灵活。

4、可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求。

5、广泛应用于石油、化工、水力、火力电站各种系统的管路上。



三、大口径铸钢闸阀产品性能参数



Z41H、Z41Y、Z41W 型 PN16~PN200 钢制楔式闸阀主要性能参数

型号

PN

工作压力 / MPa

适用温度 / ℃

适用介质

Z41H-16C、25

16、25

1.6、2.5

≤ 425

水、蒸汽、油品

Z41Y-16C、25

Z41W-16P、25P

16、25

1.6、2.5

≤ 150

弱腐蚀性介质

Z41Y-16P、25P

Z41W-16R、25R

Z41Y-16R、25R

Z41Y-16I、25I

≤ 550

油品、蒸汽

Z41Y-16V、25V

≤ 570

水、蒸汽、油品

Z41H-40~200

40~200

4.0~20.0

≤ 425

水、蒸汽、油品

Z41H-40I~200I

40~200

4.0~20.0

≤ 550

水、蒸汽、油品

Z41H-40P~200P

40~200

4.0~20.0

≤ 200

硝酸类

Z41H-40R~200R

40~200

4.0~20.0

≤ 200

硝酸类

【产品零部件材料】



Z41H、Z41Y、Z41W 型 PN16~PN200 钢制楔式闸阀零部件材料

型号

材料

阀体、阀盖、闸板

阀杆

密封面

填料

Z41H-16C、25

碳素钢

铬不锈钢

堆焊铁基合金

石棉石墨或柔性石墨

Z41Y-16C、25

堆焊硬质合金

Z41W-16P、25P

铬镍钛不锈钢

铬镍钛不锈钢

本体材料

石棉石墨或柔性石墨

Z41Y-16P、25P

堆焊硬质合金

Z41W-16R、25R

铬镍钼钛不锈钢

铬镍钼钛不锈钢

本体材料

Z41Y-16R、25R

堆焊硬质合金

Z41Y-16I、25I

铬钼合金钢

铬钼合金钢

堆焊硬质合金

Z41Y-16V、25V

铬钼钒钢

铬钼钒钢

堆焊硬质合金

柔性石墨

Z41H-40~200

碳钢

铬不锈钢

碳钢+Cr13或硬质合金

柔性石墨

Z41H-40I~200I

铬钼钢

合金钢

合金钢+硬质合金

柔性石墨

Z41H-40P~200P

铬镍钛钢

不锈钢

不锈钢或不锈钢+硬质合金

柔性石墨

Z41H-40R~200R

铬镍钼钛钢

不锈钢

不锈钢或不锈钢+硬质合金

柔性石墨

四、大口径铸钢闸阀产品外形及结构尺寸



Z41H、Z41Y、Z41W 型 PN16 钢制楔式闸阀主要外形及结构尺寸(mm)

DN

L

D

D1

D2

b

f

z×ød

H

D0

重量 / kg

15

130

95

65

45

14

2

4×ø14

175

200

4

20

150

105

75

55

14

2

4×ø14

180

200

5

25

160

115

85

65

14

2

4×ø14

210

200

6

32

180

135

100

78

16

2

4×ø18

210

200

7

40

200

145

110

85

16

3

4×ø18

350

200

19

50

250

160

125

100

16

3

4×ø18

358

240

29

65

265

180

145

120

18

3

4×ø18

375

240

33

80

280

195

160

135

20

3

8×ø18

433

280

45

100

300

215

180

155

20

3

8×ø18

502

320

63

125

325

245

210

185

22

3

8×ø18

612

360

108

150

350

280

240

210

24

3

8×ø23

676

360

134

200

400

335

295

265

26

3

12×ø23

820

400

192

250

450

405

355

320

30

3

12×ø25

969

450

273

300

500

460

410

375

30

4

12×ø25

1142

560

379

350

550

520

470

435

34

4

16×ø25

1280

640

590

400

600

580

525

485

36

4

16×ø30

1452

640

850

450

650

640

585

545

40

4

20×ø30

1541

720

907

500

700

705

650

608

44

4

20×ø34

1676

720

958

600

800

840

770

718

48

5

20×ø41

1874

800

1112

【产品外形及结构尺寸】



Z41H、Z41Y、Z41W 型 PN25 钢制楔式闸阀主要外形及结构尺寸(mm)

DN

L

D

D1

D2

b

f

z×ød

H

D0

重量 / kg

15

130

95

65

45

16

2

4×ø14

175

200

4

20

150

105

75

55

16

2

4×ø14

180

200

5

25

160

115

85

65

16

2

4×ø14

210

220

6

32

180

135

100

78

18

2

4×ø18

210

220

7

40

200

145

110

85

18

3

4×ø18

350

220

18

50

250

160

125

100

20

3

4×ø18

358

250

25

65

265

180

145

120

22

3

8×ø18

373

280

35

80

280

195

160

135

22

3

8×ø18

435

300

50

100

300

230

190

160

24

3

8×ø23

500

350

65

125

325

270

220

188

28

3

8×ø25

614

400

100

150

350

300

250

218

30

3

8×ø25

674

450

135

200

400

360

310

278

34

3

12×ø25

818

500

180

250

450

425

370

332

36

3

12×ø30

969

550

207

300

500

485

430

390

40

4

16×ø30

530

560

400

350

550

550

490

448

44

4

16×ø34

1280

640

631

400

600

610

550

505

48

4

16×ø34

1450

640

900

450

650

660

600

555

50

4

20×ø34

1541

720

1013

500

700

730

660

610

52

4

20×ø41

1676

720

1166

600

800

840

770

718

56

5

20×ø41

1874

800

1258

700

900

955

875

815

60

5

24×ø48

2280

850

800

1000

1070

990

930

64

5

24×ø48

2420

900

【产品外形及结构尺寸】



Z41H、Z41Y、Z41W 型 PN40、PN63 钢制楔式闸阀主要外形及结构尺寸(mm)

DN

L

D

H

W

重量 / kg

50

250

160

685

250

30

175

30

65

280

180

705

250

41

200

300

42

80

310

195

780

250

48

210

350

51

100

350

230

805

300

78

250

400

80

125

400

270

890

350

112

295

400

125

150

450

300

945

350

152

340

1002

450

175

200

550

375

1100

400

200

405

1150

450

220

250

650

445

1350

450

300

470

500

320

300

750

510

1445

500

450

530

1528

650

490

350

850

570

1665

680

595

1792

700

400

950

655

1930

850

670

2180

920

【产品外形及结构尺寸】



Z41H、Z41Y、Z41W 型 PN100 钢制楔式闸阀主要外形及结构尺寸(mm)

DN

L

D

H

W

重量 / kg

50

250

195

680

300

48

65

280

220

720

300

68

80

310

230

870

350

92

100

350

265

885

400

133

125

400

310

1020

450

216

150

450

350

1110

500

275

200

550

430

1225

500

360

250

650

500

1257

550

700

【产品外形及结构尺寸】



Z41H、Z41Y、Z41W 型 PN160 钢制楔式闸阀主要外形及结构尺寸(mm)

DN

L

D

H

W

重量 / kg

65

340

245

820

350

110

80

390

260

850

350

145

100

450

300

980

400

192

125

525

355

1050

450

307

【产品外形及结构尺寸】



Z41H、Z41Y、Z41W 型 PN200 钢制楔式闸阀主要外形及结构尺寸(mm)

DN

L

D

H

W

重量 / kg

50

350

210

712

350

108

65

410

260

765

400

195

80

470

290

835

450

250

100

550

360

950

500

350

125

650

385

1080

500

540

150

750

440

1140

600

738



铸钢闸阀生产厂家双德阀门为您提供大口径铸钢闸阀型号,铸钢闸阀价格,铸钢闸阀说明书,我们的主要产品有:法兰闸阀,铸钢闸阀,不锈钢闸阀等。
