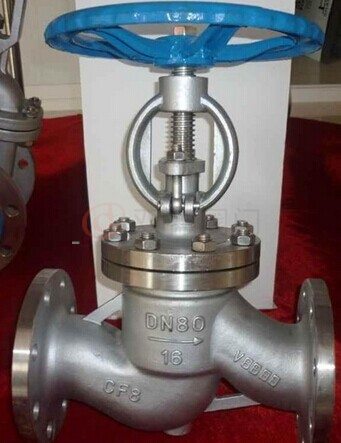

不锈钢法兰截止阀

所属类别：截止阀系列
产品规格：j41h16p,j41h16c,j41w25c,j41w16p
产品简介：截止阀优质供应商很荣幸跟您一起分享法兰截止阀价格，法兰截止阀型号等。我们的相关产品有：铸钢法兰截止阀，低温法兰截止阀，手动截止阀,不锈钢法兰截止阀.j941h电动截止阀，j641h气动截止阀。

产品特点
产品参数
工作原理
产品优点
产品评论

一、【不锈钢法兰截止阀】永嘉县双德阀门有限公司是国内著名〖法兰截止阀〗制造商，为广大的代理商和企业客户解决【法兰截止阀】；公司自成立以来围绕客户的需求并持续创新，本着质量，安全，售前售后，服务为理念，茸工为您提供法兰截止阀型号标准、结构尺寸、作用原理、安装维护等详细说明书。

二、制造标准：
设计制造标准：GB/T 12235
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

三、结构特点：
1、结构先进、密封可靠、性能优良、造型美观。提高了阀杆的钢度，显著降低了噪音和振动，提高了阀门的使用寿命与各项性能。
2、不锈钢法兰截止阀可以安装在管道的任何位置上，介质从下往上流。
3、DN250以上采用先进的多密封，双支架，采用导向运动（能极大提高抗水锤冲击）、介质从上方进入，较好解决了大口径截止阀启闭力矩大，密封无法关严，填料室跑冒，有力提高了阀门各项性能与使用范围。（“关”的力矩是普通阀门的10％“开”的力矩是普通阀门的3％）。
4、法兰适用于各类腐蚀性介质的管道上，有良好的防腐蚀性和足够的强度。
5、合金钢截止阀适用于耐高温的蒸汽、油品管道上，具有耐高温特点。

四、零件材料：

零件名称	材料
	Q41W-16P-25P-40R	Q41W-16R-25P-40R
阀体、阀盖	铬镍钛钢	铬镍钼钛钢
阀板
阀杆
阀杆螺母	铝铁青铜
手轮	灰铸铁、可铸锻铁

五、不锈钢法兰截止阀应用范围：

型号	公称压力Mpa	试验压力Mpa			工作温度(℃)	适用介质
型号	公称压力Mpa	强度(水)Mpa	密封(水)空气(Mpa)	低压密封(空气)Mpa	工作温度(℃)	适用介质
J41W-16P(R)	1.6	2.4	1.8	0.6	≤200	硝酸类
J41W-25P(R)	2.5	3.8	2.8	0.6	≤200	醋酸类
J41W-40P(R)	4.0	6.0	4.4	0.6	≤200	硝酸类
J41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸类

六、不锈钢法兰截止阀尺寸：

型号	公称通径 DN	尺寸(mm)
型号	公称通径 DN	L	D	D1	D2	H	b-f	Z-Φd	Do
J41W-16P(R)	15	130	95	65	45	170	16-2	4-14	120
	20	150	105	75	55	190	16-2	4-14	140
	25	160	115	85	65	205	16-2	4-14	160
	32	180	135	100	78	270	18-2	4-18	180
	40	200	145	110	85	310	18-3	4-18	200
	50	230	160	125	100	358	18-3	4-18	240
	65	290	180	145	120	373	18-3	4-18	280
	80	310	195	160	135	435	20-3	8-18	320
	100	350	215	180	155	500	20-3	8-18	360
	125	400	245	210	185	614	22-3	8-18	400
	150	480	280	240	210	674	24-3	8-23	400
	200	600	335	295	265	818	26-3	12-23	450
	250	730	405	355	320	969	30-3	12-25	550

七、不锈钢法兰截止阀尺寸：

型号	公称通径DN	尺寸(mm)
型号	公称通径DN	L	D	D1	D2	H	b-f	Z-Φd	Do
J41W-25P(R)	15	130	95	65	45	233	16-2	4-14	120
	20	150	105	75	55	275	16-2	4-14	140
	25	160	115	85	65	285	16-2	4-14	160
	32	180	135	100	78	302	18-2	4-18	180
	40	200	145	110	85	355	18-3	4-18	200
	50	230	160	125	100	362	20-3	4-18	240
	65	290	180	145	120	400	22-3	8-18	280
	80	310	195	160	135	430	22-3	8-18	320
	100	350	230	190	160	465	24-3	8-23	360
	125	400	270	220	188	550	28-3	8-25	400
	150	480	300	250	218	700	30-3	8-25	400
	200	600	360	310	278	780	34-3	12-25	450
	250	730	425	370	335	900	36-3	12-30	550

法兰截止阀外形尺寸：

型号	公称通径DN	尺寸(mm)
型号	公称通径DN	L	D	D1	D2	H	b-f	Z-Φd	Do
J41W-40P(R)	15	130	95	65	45	233	16-2	4-14	40
	20	150	105	75	55	275	16-2	4-14	51
	25	160	115	85	65	285	16-2	4-14	58
	32	180	135	100	78	302	18-2	4-18	66
	40	200	145	110	85	355	18-3	4-18	76
	50	230	160	125	100	370	20-3	4-18	88
	65	290	180	145	120	408	22-3	8-18	110
	80	310	195	160	135	436	22-3	8-18	121
	100	350	230	190	160	475	24-3	8-23	150
	125	400	270	220	188	558	28-3	8-25	178
	150	480	300	250	218	720	30-3	8-25	204
	200	600	375	320	282	800	38-3	12-30	260
J41W-64P(R)	150	170	105	75	55	240	18-2	4-14	41
	20	190	125	90	68	280	20-2	4-18	51
	25	210	135	100	78	290	22-2	4-18	58
	32	230	150	110	82	325	24-2	4-23	66
	40	260	165	125	95	360	24-3	4-23	76
	50	300	175	135	105	410	26-3	4-23	88
	65	340	200	160	130	430	28-3	8-23	110
	80	380	210	170	140	465	30-3	8-23	121
	100	430	250	200	168	537	32-3	8-25	150
	125	500	295	240	202	630	36-3	8-30	176
	150	550	340	280	240	790	38-3	8-34	204
	200	650	405	345	300	910	44-3	12-34	260

截止阀优质供应商很荣幸跟您一起分享法兰截止阀价格，法兰截止阀型号等。我们的相关产品有：铸钢法兰截止阀，低温法兰截止阀，手动截止阀,不锈钢法兰截止阀.j941h电动截止阀，j641h气动截止阀。
