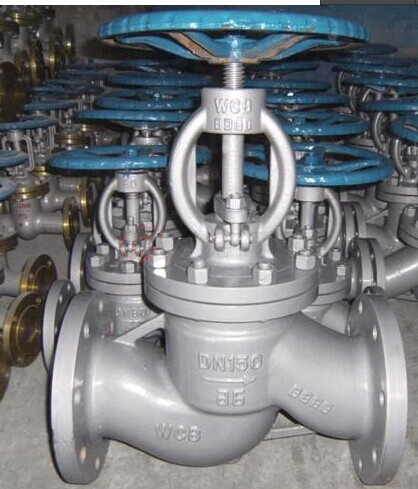

j41h铸钢法兰截止阀

  • 所属类别:截止阀系列
  • 产品规格:j41h铸钢法兰截止阀
  • 产品简介:截止阀生产商双德阀门真诚为您讲述截止阀和闸阀的区别,截止阀规格型号,截止阀型号,截止阀图片。我们的主要产品有:铸钢法兰截止阀,不锈钢法兰截止阀,手动截止阀等。

一、产品结构特点:

1、结构先进、密封可靠、性能优良、造型美观。提高了阀杆的钢度,显著降低了噪音和振动,提高了阀门的使用寿命与各项性能。

2j41h铸钢法兰截止阀可以安装在管道的任何位置上,介质从下往上流。

3DN250以上采用先进的多密封,双支架,采用导向运动(能极大提高抗水锤冲击)、介质从上方进入,较好解决了大口径截止阀启闭力矩大,密封无法关严,填料室跑冒,有力提高了阀门各项性能与使用范围。(“关”的力矩是普通阀门的10%“开”的力矩是普通阀门的3%)。

4、截止阀适用于各类腐蚀性介质的管道上,有良好的防腐蚀性和足够的强度。

5、合金钢截止阀适用于耐高温的蒸汽、油品管道上,具有耐高温特点。



二、标准规范:

设计制造标准:GB/T 12235

结构长度标准:GB/T 12221-2005

连接法兰标准:GB/T 9113

压力温度等级:GB/T 12224-2005

试验检验标准:GB/T 13927-2008

三、j41h铸钢法兰截止阀执行标准



设计与制造

结构长度

浩兰尺寸

压力一 温鹰

试验一检验

GB12235

GB12221

GB9113 JB79

GB9131

GB/T13927 JB/T9092



四、压力试验



公称压力

1.6

2.5

4.0

6.4

10.0

16.0

强度试验

2.4

3.8

6.0

9.6

15.0

24.0

水密封试验

1.8

2.8

4.4

7.4

11.0

18.0

上密封试验

1.8

2.8

4.4

7.04

11.0

18.0

气密封试验

0.4-0.7



五、j41h铸钢法兰截止阀主要零件材料及性能



体盖扳

阀杆

密封面

垫片()

填料

工作温度℃

适用介质

WCB

2Cr13

13Cr
STL
本体材料
尼龙

增强柔性石墨
1Crl3/柔性石墨
08软钢
0Cr18Ni9Ti
OCr18Ni12Mo2Ti

柔性石墨
增强柔性石墨
SFB-260
SFP-260

425



水、蒸汽、油品

WC1

38CrMoAI
25Cr2MoV

450

WC6

540

WC9

570

ZGCr5Mo

540

ZG1Cr18Ni9Ti

1Cr18Ni9Ti

200

硝酸类

ZGCr18Ni12Mo2Ti

1C18Ni12Mo2Ti

200

醋酸类



截止阀生产商双德阀门真诚为您讲述截止阀和闸阀的区别,截止阀规格型号,截止阀型号,截止阀图片。我们的主要产品有:铸钢法兰截止阀,不锈钢法兰截止阀,手动截止阀等。
