一、产品概述：

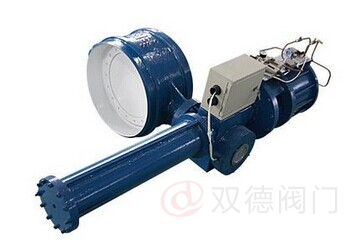

D663H气动焊接蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀可具有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
二、D663H气动焊接蝶阀的特点:
1、蝶板密封圈为软硬层叠式金属片，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能。
2、采用三维偏心结构，阀座与蝶板几乎无摩擦，具有越关越紧的密封功能。
3、阀体密封面，采用堆焊不锈钢、钴基硬质合金，密封面耐磨损，使用寿命
长。
4、结构独特，操作灵活、省力、方便、不受介质压力的高、低影响，密封性
能可靠。
三、产品的执行标准
|
产品规范 |
设计规范 |
结构长度 |
连接法兰 |
试验 与检验 |
|
GB/T12238-1989 |
GB/T12221-89 |
JB/T79-94；GB/T9113.1 |
GB/T13927 |
四、D663H气动焊接蝶阀主要性能规范
|
公称压力 |
1.0 MP a |
1.6 MPa |
2.5 MPa |
4.0 MPa |
|
强度试验 |
1.1 MPa |
2.4 MPa |
3.75 MPa |
6.0 MPa |
|
水密封试验 |
1.5 MPa |
1.76 MPa |
2.75 MPa |
4.4 MPa |
五、主要零部件材料
|
名称 |
WCB类 |
CF8类 |
|
阀体 |
WCB |
CF8 |
|
蝶板 |
WCB |
CF8 |
|
阀杆 |
2Cr13 |
0Cr18Ni9Ti |
|
阀座 |
不锈钢 |
304 |
|
密封圈 |
不锈钢+石墨片 |
304+石墨片 |
|
填料 |
柔性石墨 |
柔性石墨 |

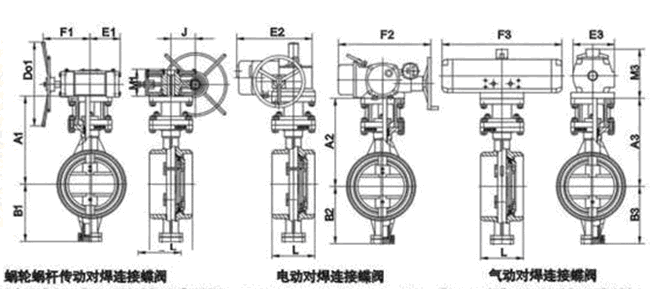

六、:D663H气动焊接蝶阀结构尺寸
|
DN |
L |
1.0MPa |
1.6MPa |
||||
|
D |
B3 |
A3 |
D |
B3 |
A3 |
||
|
100 |
190 |
235 |
110 |
280 |
220 |
110 |
280 |
|
125 |
200 |
270 |
120 |
300 |
250 |
120 |
300 |
|
150 |
210 |
300 |
140 |
320 |
285 |
140 |
320 |
|
200 |
230 |
360 |
180 |
370 |
340 |
180 |
370 |
|
250 |
250 |
425 |
200 |
420 |
405 |
200 |
420 |
|
300 |
270 |
485 |
250 |
500 |
460 |
250 |
500 |
|
350 |
290 |
555 |
270 |
530 |
520 |
270 |
530 |
|
400 |
310 |
620 |
300 |
570 |
580 |
300 |
570 |
|
450 |
330 |
670 |
320 |
600 |
640 |
320 |
600 |
|
500 |
350 |
730 |
360 |
680 |
715 |
360 |
680 |
|
600 |
390 |
845 |
440 |
750 |
840 |
440 |
750 |
|
700 |
430 |
960 |
480 |
810 |
910 |
480 |
810 |
|
800 |
470 |
1085 |
535 |
905 |
1025 |
535 |
905 |
|
900 |
510 |
1185 |
590 |
960 |
1125 |
590 |
960 |
|
1000 |
550 |
1320 |
640 |
1010 |
1255 |
640 |
1010 |
