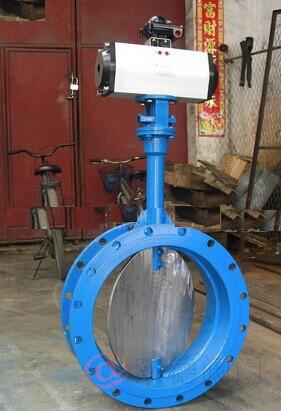

一、产品概述:
D641w-1c高温通风蝶阀采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便等特点。该阀驱动力矩小,启闭灵活,操作方便。阀体上设置油密封挡圈,密封副之间无可见间隙,泄漏率小。蝶板与阀体间的膨胀间隙大,能有效防止因热涨冷缩造成的卡死现象。气动通风蝶阀可配备多种驱动装置,如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线,对介质气体气控制或调节作用。
二、产品执行机构:
D641w-1c高温通风蝶阀采用GT或AT系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用AW气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、GT/AT气动执行器选用铝合金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、GT/AT气动执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
二、D641w-1c高温通风蝶阀根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:HVSD手操机构
三、D641W-1C高温通风蝶阀主要技术参数
公称通径 |
DN(mm) |
50~2000 |
||
公称压力 |
PN(MPa) |
0.05 |
0.25 |
0.6 |
试验压力 |
强度试验 |
0.075 |
0.375 |
0.9 |
密封试验 |
≤1.5%泄漏量 |
|||
适用介质 |
煤气、含尘气体、烟道气等。 |
|||
适用温度 |
气传动、电传动。 |

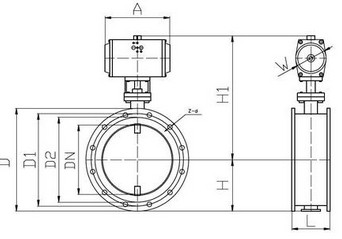

四、D641W-1C高温通风蝶阀外形尺寸 (PN0.5、2.5
公称通径 毫米 |
结构长度 |
外形尺寸 |
连接尺寸(标准值) |
气动执行器型号 |
|||||||
0.05MPa和0.25MPa |
|||||||||||
DN |
英寸 |
L |
H |
H1 |
D |
D1 |
D2 |
Z-d |
A |
W |
|
100 |
4 |
120 |
105 |
-- |
210 |
170 |
144 |
4-18 |
140 |
70 |
GTD63 |
125 |
5 |
120 |
120 |
-- |
240 |
200 |
174 |
8-18 |
140 |
70 |
GTD63 |
150 |
6 |
120 |
132 |
-- |
265 |
225 |
199 |
8-18 |
186 |
91 |
GTD83 |
200 |
8 |
140 |
160 |
-- |
320 |
280 |
254 |
8-18 |
186 |
91 |
GTD83 |
250 |
10 |
140 |
187 |
-- |
375 |
335 |
309 |
12-18 |
186 |
91 |
GTD83 |
300 |
12 |
170 |
220 |
-- |
440 |
395 |
363 |
12-22 |
254 |
120 |
GTD110 |
350 |
14 |
170 |
245 |
-- |
490 |
445 |
413 |
12-22 |
254 |
120 |
GTD110 |
400 |
16 |
190 |
270 |
-- |
540 |
495 |
463 |
16-22 |
254 |
120 |
GTD110 |
450 |
18 |
190 |
297 |
-- |
595 |
550 |
518 |
16-22 |
296 |
137 |
GTD127 |
500 |
20 |
190 |
322 |
-- |
645 |
600 |
568 |
20-22 |
296 |
137 |
GTD127 |
600 |
24 |
210 |
377 |
-- |
755 |
705 |
667 |
20-26 |
296 |
137 |
GTD127 |
700 |
28 |
210 |
430 |
-- |
860 |
810 |
772 |
24-26 |
384 |
173 |
GTD160 |
800 |
32 |
210 |
487 |
-- |
975 |
920 |
878 |
24-30 |
384 |
173 |
GTD160 |
900 |
36 |
250 |
537 |
-- |
1075 |
1020 |
978 |
24-30 |
384 |
173 |
GTD160 |
1000 |
40 |
250 |
587 |
-- |
1175 |
1120 |
1078 |
28-30 |
501 |
208 |
GTD190 |
1200 |
48 |
250 |
687 |
-- |
1375 |
1320 |
1280 |
32-30 |
501 |
208 |
GTD190 |
1400 |
56 |
300 |
700 |
-- |
1575 |
1520 |
1480 |
36-30 |
501 |
208 |
GTD190 |
1600 |
84 |
300 |
895 |
-- |
1790 |
130 |
1690 |
40-30 |
501 |
208 |
GTD190 |
1800 |
72 |
300 |
995 |
-- |
1990 |
1930 |
1880 |
44-30 |
1090 |
230 |
AW17 |
2000 |
80 |
300 |
1095 |
-- |
2190 |
2130 |
2090 |
48-30 |
1090 |
230 |
AW17 |
