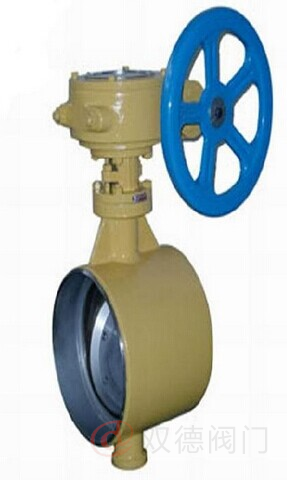

焊接保温蝶阀

  • 所属类别:保温蝶阀
  • 产品规格:bd363h
  • 产品简介:永嘉县双德阀门有限公司主要生产销售焊接保温蝶阀,电动保温蝶阀,手动焊接保温蝶阀,保温夹套蝶阀,气动保温蝶阀,也是国内阀门优秀供应商之一.我们提供优质的保温蝶阀产品,保温蝶阀价格最优,提供保温蝶阀技术支持,保温蝶阀售后服务等

一、产品结构简介:

    焊接保温蝶阀是在阀体焊装一层金属夹套,通过对金属夹套内注入蒸汽、导热油、冷却水、冷气等,使阀体的介质在常温、升温、降温等条件下,达到所需要的温度,起到保温或保冷的作用。保温阀门是用在常温下会凝固的高粘度、蒸汽或其它保温、保冷介质,确保阀内介质能够正常工作。



二、产品作用原理:

     焊接保温蝶阀具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。具有良好的保温保冷特性,同时又能有效降低管路中介质热量损失。保温阀门在石油、化工、冶金、制药等各类系统中得到较多应用,有效降低管路中介质热量的损失,防止介质结晶、凝固等相象的出现。保温阀门的作用是在温度高或低的情况下通过阀门时,保温阀门内的物质对介质产生保温效果,使介质不会凝结或粘在阀体内部,让阀门的启闭能正常运作。



三、保温蝶阀分类:

    双德阀门产品符合GBDINANSI等国际标准。保温蝶阀相关产品有:焊接保温蝶阀,电动保温蝶阀,手动焊接保温蝶阀,保温夹套蝶阀,气动保温蝶阀等。产品使用范围广、适合大小口径、品种齐全。由于保温阀门的品种繁多,详细的结构原理可质询本公司的技术工程师。



四、焊接保温蝶阀标准:

闸阀:设计与制造【GB12234

旋塞阀:设计制造标准【GB/T 22130

截止阀:设计制造标准【GB/T 12234

球阀:设计制造标准【GB/T12224ASME B 16.34

四、产品结构尺寸:

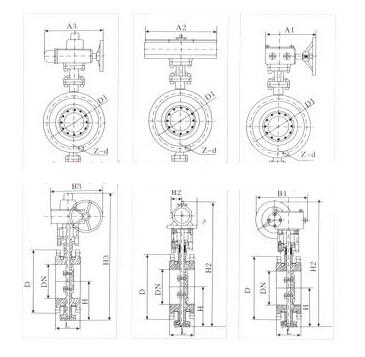

焊接保温蝶阀结构图



BDd

3
6
9

43H-

6
25

C.P.R.V系列法兰式多层次金属硬密封保温蝶阀





公称通径
DN(mm)

结构长度
(标准值)

外形尺寸(参考值)

连接尺寸(标准值)

48-48参考重量
D1341H
(kg)

L

H

BDd343H

BDd643H

BDd943H

PN0.6MPa

PN1.6MPa

毫米mm

英寸inch

短Brief

长Long

H1

A1

B1

H2

A2

B2

H3

A3

B3

D

D1

Z-d

D

D1

Z-d

50

2

108

150

112

350

180

200

625

245

72

530

250

255

165

125

4-14

165

125

4-18

19

65

21/2

112

170

115

370

180

200

625

245

72

530

250

255

185

145

4-14

185

145

8-18

22

80

3

114

180

120

380

180

200

645

245

72

565

250

255

200

160

4-18

200

160

8-18

25

100

4

127

190

138

420

180

200

675

355

92

600

250

255

220

180

4-18

235

190

8-22

28

125

5

140

200

164

460

180

200

715

355

92

640

250

255

250

210

8-18

270

220

8-26

43

150

6

140

210

175

555

270

280

800

355

92

705

300

315

285

240

8-18

300

250

8-26

50

200

8

152

230

200

760

400

425

850

250

170

775

300

315

340

295

8-18

360

310

12-26

64

250

10

165

250

243

830

400

425

925

250

170

945

300

315

405

355

12-18

425

370

12-30

99

300

12

178

270

250

895

450

560

1035

450

220

1070

300

315

460

410

12-22

485

430

16-30

130

350

14

190

290

280

950

450

560

1070

450

220

1140

300

315

520

470

12-22

555

490

16-33

188

400

16

216

310

305

1190

535

580

1190

450

220

1210

300

315

580

525

16-22

620

550

16-36

270

450

18

222

330

350

1255

535

580

1250

650

280

1335

575

714

640

585

16-22

670

600

20-36

350

500

20

229

350

380

1305

535

580

1290

650

280

1415

575

714

715

650

20-22

730

660

20-36

375

600

24

267

390

445

1340

570

660

1455

850

380

1605

656

810

840

770

20-26

845

770

20-39

560

700

28

292

430

480

1520

750

550

1585

850

380

1844

656

810

910

840

24-26

960

875

24-42

610

800

32

318

470

530

1710

750

550

1700

1250

380

2040

656

810

1025

950

24-30

1085

990

24-48

880

900

36

330

510

580

1810

750

550

1965

1250

380

2255

785

863

1125

1050

24-30

1185

1090

28-48

1100

1000

40

410

550

650

1960

900

750

2015

1250

380

2380

785

863

1255

1170

28-30

1320

1210

28-56

1600

1200

48

470

630

760

2250

1000

925

2250

1250

380

2640

785

863

1485

1390

32-33

1530

1420

32-56

2150

1400

56

530

710

850

2435

1000

925







2886





1685

1590

36-36

1755

1640

36-62

3200

1600

64

600

790

1030

2780

1000

925







3156





1930

1820

40-36

1975

1830

40-62

5000

1800

72

670

870

1230

3020

1100

980







3421





2130

2020

44-39

2195

2070

44-70

6800

2000

80

760

950

1350

3270

1100

980







3685





2345

2230

48-42

2425

2300

48-70

9100

注:Dd-代表多层次密封结构





BDd

3
6
9

43H-

40

C.P.R.V系列法兰式多层次金属硬密封保温蝶阀





公称通径
DN(mm)

结构长度
(标准值)

外形尺寸(参考值)

连接尺寸(标准值)

L

H

DBd373H

DBd673H

BDd973H

PN4.0MPa

毫米mm

英寸inch

短Brief

长Long

H1

A1

B1

H2

A2

B2

H3

A3

B3

D

D1

Z-d

50

2

108

150

112

350

180

200

625

250

170

530

250

255

165

125

4-14

65

21/2

112

170

115

370

180

200

625

250

170

530

250

255

185

145

8-18

80

3

114

180

120

380

180

200

645

250

170

565

250

255

200

160

8-18

100

4

127

190

138

420

180

200

675

250

170

600

250

255

235

190

8-22

125

5

140

200

164

460

180

200

715

450

220

640

250

255

270

220

8-26

150

6

140

210

175

555

270

280

800

450

220

705

300

315

300

250

8-26

200

8

152

230

200

760

400

425

850

450

220

775

300

315

375

320

12-30

250

10

165

250

243

930

400

425

925

450

280

945

300

315

450

385

12-33

300

12

178

270

250

895

450

560

1035

650

280

1070

300

315

515

450

16-33

350

14

190

290

280

950

450

560

1070

650

280

1140

300

315

580

510

16-36

400

16

216

310

305

1190

535

580

1190

650

280

1210

300

315

660

585

16-39

450

18

222

330

350

1255

535

580







1335

575

714

685

610

20-39

500

20

229

350

380

1305

535

580







1415

575

714

755

670

20-42<,/DIV>
