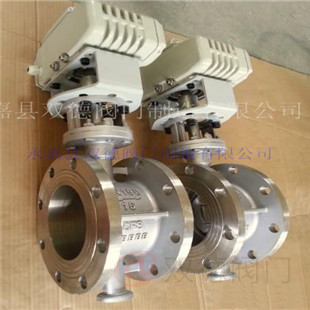

不锈钢硬密封电动三偏心蝶阀

  • 所属类别:不锈钢蝶阀
  • 产品规格:d943w16p
  • 产品简介:电动不锈钢法兰蝶阀,不锈钢电动调节蝶阀,不锈钢法兰蝶阀,法兰式不锈钢蝶阀

一、概述:

双德阀门生产的不锈钢硬密封电动三偏心蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,双德电动硬密封蝶阀被广泛用于介质温度425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。电动硬密封蝶阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,电动硬密封蝶阀具有良好的耐腐蚀性,使用寿命长,电动硬密封蝶阀有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。



二、大口径硬密封蝶阀产品特点:

1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

6、驱动装置可以多工位(旋转90°180°)安装,便于用户使用。



三、大口径硬密封蝶阀主要技术参数:



公称通经DNmm

502000

公称药理PNMPa

0.6

1.0

1.6

2.5

密封试验MPa

0.66

1.1

1.76

2.75

强度试验MPa

0.9

1.5

2.4

3.75

适用温度

碳钢:-29℃~425℃不锈钢:-40℃~650

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动



四、大口径硬密封蝶阀主要零部件材料:



零件名称

材料

阀体

WCB、合金钢、不锈钢、QT450-10

蝶板

WCB、合金钢、不锈钢、QT450-10

阀轴

2Cr13不锈钢、合金钢

密封圈

不锈钢圈

填料

柔性石墨



五、大口径硬密封蝶阀采用标准:



制造标准

JB/T8527-97

法兰标准

GB9113-2000

结构长度标准

GB12221-89

检验标准

GB/T13927-92

订货须知:

一、①大口径硬密封蝶阀名称与型号②大口径硬密封蝶阀口径,如果您对大口径硬密封蝶阀型号不熟悉,请说明使用介质,温度,压力,驱动方式及连接方式。③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定大口径硬密封蝶阀型号,请报大口径硬密封蝶阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
