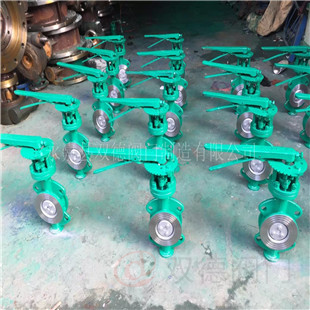

一、产品简介：
D73H手动对夹式硬密封蝶阀广泛用于治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长。
二、特点
-
本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
２、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
３、碟板密封面采用堆焊钴基硬质合金，D73H手动对夹式硬密封蝶阀密封面耐磨损，使用寿命长．
４、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
５、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
６、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
三、D73H手动对夹式硬密封蝶阀主要技术参数
|
公称通径 |
DN（mm） |
50～150 |
||
|
公称压力 |
PN（MPa） |
1.0 |
1.6 |
2.5 |
|
试验压力 |
强度试验 |
1.5 |
2.4 |
3.75 |
|
密封试验 |
1.1 |
1.76 |
2.75 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
|
适用介质 |
水、蒸汽、油品、酸类腐蚀性等。 |
|||
|
适用温度 |
-40℃～600℃ |
|||
四、主要零部件材料
|
零件名称 |
材料 |
|
阀体 |
铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
|
蝶板 |
铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 |
|
密封圈 |
不锈钢、聚内脂、抗磨材料 |
|
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
|
填料 |
柔性石墨 |
五、D73H手动对夹式硬密封蝶阀采用标准
|
制造标准 |
JB/T 8527-97 |
|
法兰标准 |
GB9113-2000 |
|
结构长度标准 |
GB12221-89 |
|
检验标准 |
GB/T 13927-92 |
|
制造标准 |
JB/T 8527-97 |
|
法兰标准 |
GB9113-2000 |
六、D73H-10/16/25/D73H手动对夹式硬密封蝶阀、聚四氟密封蝶阀主要外形连接尺寸
|
公称通径 |
结构长度标准值 |
外形尺寸（参考值） |
法兰尺寸和螺栓孔尺寸（标准值) |
参考重量 |
|||||||||||
|
1.0MPa |
1.6MPa |
2.5MPa |
|||||||||||||
|
毫米 |
英寸 |
L |
L2 |
H |
H1 |
D1 |
Z-d |
a |
D1 |
Z-d |
a |
D1 |
Z-d |
a |
(kg) |
|
50 |
2 |
43 |
265 |
330 |
250 |
125 |
4-18 |
90° |
125 |
4-18 |
90° |
125 |
4-18 |
90° |
8 |
|
65 |
21/2 |
46 |
265 |
362 |
267 |
145 |
4-18 |
90° |
145 |
4-18 |
90° |
145 |
4-18 |
90° |
9 |
|
80 |
3 |
49 |
320 |
375 |
275 |
160 |
8-18 |
45° |
160 |
8-18 |
45° |
160 |
8-18 |
45° |
11 |
|
100 |
4 |
56 |
320 |
410 |
295 |
180 |
8-18 |
45° |
180 |
8-18 |
45° |
190 |
8-22 |
45° |
13 |
|
125 |
5 |
64 |
340 |
425 |
305 |
210 |
8-18 |
45° |
210 |
8-18 |
45° |
220 |
8-26 |
45° |
22 |
|
150 |
6 |
70 |
390 |
465 |
320 |
240 |
8-22 |
45° |
240 |
8-22 |
45° |
250 |
8-26 |
45° |
24 |
D43H-10/16/25型法兰式弹性硬密封、聚四氟密封蝶阀、双法兰手动蝶阀主要外形连接寸
|
公称通径 |
结构长度标准值 |
外形尺寸（参考值） |
法兰尺寸和螺栓孔尺寸（标准值) |
参考重量 |
||||||||||||||
|
1.0MPa |
1.6MPa |
2.5MPa |
||||||||||||||||
|
毫米 |
英寸 |
L |
L2 |
H |
H1 |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
(kg) |
|
50 |
2 |
108 |
265 |
325 |
240 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
14 |
|
65 |
21/2 |
112 |
265 |
340 |
250 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
4-18 |
17 |
|
80 |
3 |
114 |
320 |
355 |
255 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
20 |
|
100 |
4 |
127 |
320 |
400 |
275 |
220 |
180 |
156 |
8-18 |
220 |
180 |
156 |
8-18 |
235 |
190 |
156 |
8-22 |
22 |
|
125 |
5 |
140 |
340 |
435 |
300 |
250 |
210 |
184 |
8-18 |
250 |
210 |
184 |
8-18 |
270 |
220 |
184 |
8-26 |
37 |
|
150 |
6 |
140 |
390 |
455 |
310 |
285 |
240 |
211 |
8-22 |
285 |
240 |
211 |
8-22 |
300 |
250 |
211 |
8-26 |
43 |
