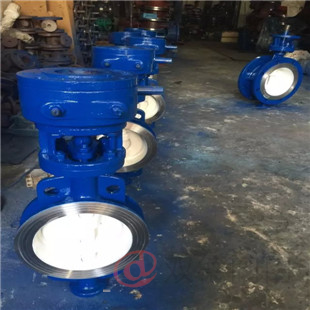

一、气动对夹式蝶阀概述：
d671x气动软密封对夹蝶阀由中线蝶阀和气动头组成。中线软密封蝶阀是管线优先选用的常规蝶阀，具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。这种阀门既可作切断介质用，又可作调节介质的流量用。驱动装置根据用户要求，分别可采用手动、电动、气动等方式。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到最佳效果。
二、气动对夹式蝶阀主要零件材料
|
零件名称 |
主要材料 |
|
阀体 |
球墨铸钢、铸钢、合金钢、不锈钢 |
|
蝶板 |
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
|
密封圈 |
各种橡胶、聚四氟 |
|
阀杆 |
2Cr13、不锈钢 |
|
填料 |
O型圈、柔性石墨O |
三、气动对夹式蝶阀规格性能表：
|
公称通径DN |
50 |
65 |
80 |
100 |
15 |
10 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
流量系数（Kv） |
110 |
180 |
232 |
368 |
55 |
75 |
1240 |
2025 |
2712 |
3875 |
5038 |
6330 |
7755 |
11886 |
15375 |
19380 |
25695 |
31365 |
|
动作范围 |
0－90° |
|||||||||||||||||
|
允许压差ΔP |
小于公称压力（1.6MPa） |
|||||||||||||||||
|
泄漏量 |
按GB/T4213-92，kV值的10-4 |
|||||||||||||||||
|
基本误差 |
±2.5% 带定位器 |
|||||||||||||||||
|
回差 |
2.5% 带定位器 |
|||||||||||||||||
|
死区 |
1% 带定位器 |
|||||||||||||||||
|
环境温度 |
-20℃~+90℃ |
|||||||||||||||||
本公司承诺：
①本保证书只针对永嘉县双德阀门有限公司所销售的产品。
②本公司产品实行质量三包，即：包修、包退、包换。
③包修服务包括：保修期内属于保修范围的免费维修，超过保修期或在保修期内但不属于保修范围的有偿维修。
④保修期以客户方验收合格之日起，为期12个月。货物运至客户方后，客户方必须在七个工作日内对产品进行验收，在半个月内未提出异议，供方视全部为合格产品。
⑤保修范围：在保修期内，产品由于生产质量、上次维修质量原因引起的故障范围。
双德阀门对夹式蝶阀系列产品有：手动对夹式蝶阀，气动对夹式蝶阀，电动对夹式蝶阀等。我们的技术团队为您提供专业的对夹蝶阀型号,对夹蝶阀法兰,对夹蝶阀安装,对夹蝶阀尺寸，对夹式蝶阀尺寸，对夹式蝶阀安装，对夹式蝶阀型号，对夹式蝶阀法兰，对夹式蝶阀怎么安装，对夹式蝶阀专用法兰，对夹式蝶阀安装图，对夹式蝶阀标准。对夹式蝶阀尺寸，对夹式蝶阀安装，对夹式蝶阀型号，对夹式蝶阀和法兰式蝶阀的区别.
