电动软密封蝶阀

  • 所属类别:软密封蝶阀
  • 产品规格:d941x-10
  • 产品简介:我公司生产的不锈钢软密封蝶阀,双偏心软密封蝶阀,法兰式软密封蝶阀,d343x三偏心软密封蝶阀,大口径软密封蝶阀,对夹式软密封蝶阀,二偏心软密封蝶阀,气动软密封蝶阀,电动软密封蝶阀,法兰软密封蝶阀,对夹软密封蝶阀已在行业内被评为行业十强品牌。

一,产品概述:

d941x电动软密封蝶阀结构长度短,重量轻阀体强度高,壳体试验压力为2pn; 蝶阀为双平板桁架式,流阻小具有对介质双向截止可靠的密封结构,其渗漏量为零不必从管路上拆下阀门即可更换密封圈(通径大于dn700); 轴承为自润滑轴承,不需注油,磨擦力小有立式,卧式两种安装形式,根据需要供货;  阀体,蝶板材料可采用合金铸铁,以适用于海水介质.

二,d941x电动软密封蝶阀零件材料



零件名称

阀体

阀座

蝶板

阀杆

材料

灰铸铁       球墨铸铁     不锈钢       碳钢

天然胶       丁晴橡胶     氟化橡胶     三元乙丙橡胶  耐磨橡胶     卫生橡胶

铸铁电镀     球墨铸铁     不锈钢       铜合金

三,d941x电动软密封蝶阀尺寸

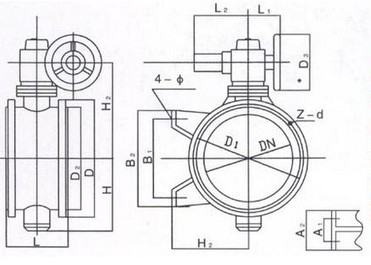

d941x电动软密封蝶阀结构图



公称通径DN

结构长度

(标准值)

外形尺寸(参考值)

连接尺寸9标准植)

PN0.6MPa               PN1.0MPa              PN1.6MPa

毫米(mm)

L

H

H0

A

B

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

108

82.5

338

180

65

140

110

88

4~14

165

125

99

4~18

165

125

99

4~18

65

112

92.5

358

180

65

160

130

108

4~14

185

145

118

4~18

185

145

118

4~18

80

114

100

413

245

72

190

150

124

4~18

200

160

132

8~18

200

160

132

8~18

100

127

110

428

240

72

210

170

144

4~18

220

180

156

8~18

220

180

156

8~18

125

140

125

444

240

72

240

200

172

8~18

250

210

184

8~18

250

210

184

8~18

150

140

142.5

553

350

93

265

225

199

8~18

285

240

211

8~22

285

240

211

8~22

200

152

170

678

350

93

320

280

254

8~18

340

295

266

8~22

340

295

266

12~22

250

250

197.5

742

550

350

375

335

309

12~18

395

350

319

12~22

405

355

319

12~26

300

270

222.5

803

600

350

440

395

363

12~22

445

400

370

12~22

460

410

370

12~26

350

290

252.5

866

600

350

490

445

413

12~22

505

460

429

16~22

520

470

429

16~26

400

310

282.5

940

600

350

540

495

463

16~22

565

515

480

16~26

580

525

480

16~30

450

330

307.5

995

750

380

595

550

518

16~22

615

565

530

20~26

640

585

548

20~30

500

350

335

1058

750

380

645

600

568

20~22

670

620

582

20~26

715

650

609

20~33

600

390

390

1163

750

380

755

705

667

20~26

780

725

682

20~30

840

770

720

20~36

700

430

447.5

1283

750

380

860

810

772

24~26

895

840

794

24~30

910

840

794

24~36

800

470

507.5

1398

750

380

975

920

878

24~30

1015

950

901

24~33

1025

950

901

24~39

900

510

557.5

1498

1250

380

1075

1020

978

24~30

1115

1050

1001

28~33

1125

1050

1001

28~39

1000

550

615

1608

1500

580

1175

1120

1078

28~30

1230

1160

1112

28~36

1255

1170

1112

28~42

1200

630

727.5

1876

1500

580

1405

1340

1295

32~33

1455

1380

1328

32~39

1485

1390

1328

32~48



四,d941x电动软密封蝶阀注意事项:

1:请务必接错电源相序,以免阀门或执行器损坏。

2:通电时禁止手动操作。

3:户外用时最好给电动执行机构外加防护盖子,防止老化。

4:开盖后应拧紧密螺丝,防止进水或灰尘进入执行机构内部。

5:请不要安装在易爆气体周围。

6:请确定输入电压和配线接点是否正确。

7:禁止超负荷使用电动执行机构。

8:本厂不接受任何对执行机构的不正当改变和维修的责任



我公司生产的不锈钢软密封蝶阀,双偏心软密封蝶阀,法兰式软密封蝶阀,d343x三偏心软密封蝶阀,大口径软密封蝶阀,对夹式软密封蝶阀,二偏心软密封蝶阀,气动软密封蝶阀,电动软密封蝶阀,法兰软密封蝶阀,对夹软密封蝶阀已在行业内被评为行业十强品牌。
