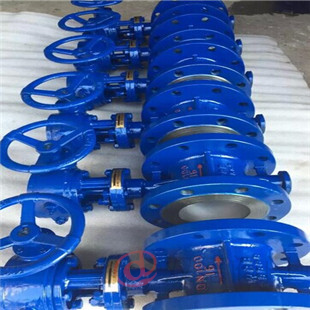

软密封双偏心蝶阀

  • 所属类别:双偏心蝶阀
  • 产品规格:d342x
  • 产品简介:软密封双偏心蝶阀是永嘉县双德阀门制造有限公司的主要产品之一双偏心蝶阀,D342X-10双偏心蝶阀,法兰双偏心蝶阀,软密封双偏心蝶阀,法兰式双偏心蝶阀,双偏心高性能蝶阀,双偏心软密封蝶阀,双偏心密封蝶阀,双偏心蝶阀结构图,双偏心蝶阀原理的用途是水处理工程 等

一、产品概述:

D342x软密封双偏心蝶阀在单偏心蝶阀的基础上进一步改良成型的就是目前应用最广泛的双偏心蝶阀。其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。双德双偏心蝶阀也叫作高性能蝶阀, 主要适用于水厂、电厂、钢厂冶炼、化工、水源泉工程、环境设施建设等系统排水用,尤其适用于水道管路上,作为调节和截流设备使用。



二、产品采用标准



结构形式

双偏心

设计依据

GB

API

驱动方式

手动、蜗轮蜗杆传动、手动、电动

设计标准

GB/T 12238

API609MSS.SP-68

结构长度

GB/T12221

ASMEB16.10API609MSS.SP-6

连接法兰

JB/T79JB/T82GB/T9115

ASME B16.5ASME B16.47

试验和检验

JB/T 9092

API 598

注:阀门连接法兰及对焊端尺寸可根据用户要求设计制造



三、软密封双偏心蝶阀主要零件材料



序号

材质

材质

序号

零件名称

材质

1

阀体

WCBCF8CF8MCF8CCF3CF3M

5

填料

柔性石墨

2

阀杆

1Cr132Cr131Cr18Ni9Ti0Cr18Ni12Mo2Ti

6

填料压盖

WCBCF8CF8M

3

蝶板组合件

WC+f4WCB+不锈钢复合件
WCB+F6CF8CF8M

7

支架

WCBCF8CF8MCF3CF3M

4

填料垫

2Cr13

8

蜗轮蜗杆装置





软密封双偏心蝶阀永嘉县双德阀门制造有限公司的主要产品之一双偏心蝶阀D342X-10双偏心蝶阀,法兰双偏心蝶阀,软密封双偏心蝶阀,法兰式双偏心蝶阀,双偏心高性能蝶阀,双偏心软密封蝶阀,双偏心密封蝶阀,双偏心蝶阀结构图,双偏心蝶阀原理的用途是水处理工程 等环保领域。材质主要有铸钢,不锈钢等,压力在1.0-1.6Mpa.连接方式有,对夹式蝶阀,对焊蝶阀.法兰式双偏心蝶阀。
