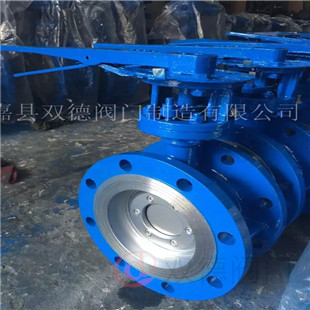

一、产品概述：
手动法兰式蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉，加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。广泛用于：饮料、化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的纯净管路及工业环保、水处理、高层建筑、给排水管路上作为调节和截流装置使用。
二、产品特点
1、操作力矩小，操作方便，省力灵巧；
2、金属硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装
3、三维偏心结构，使蝶板越关越紧，其密封性能可靠，达到零泄漏；
4、耐高压、耐腐蚀、耐磨损、使用寿命长等。
5、采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能
6、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点
7、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用
三、手动法兰式蝶阀主要零件材料：
|
零件名称 |
材料 |
|
阀体 |
铸铁、不锈钢、铬钼钢、合金钢 |
|
蝶板 |
铸钢、合金钢、不锈钢、铬钼钢 |
|
密封圈 |
不锈钢与耐高温石棉板组合成多层次 |
|
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
|
填料 |
柔性石墨 |

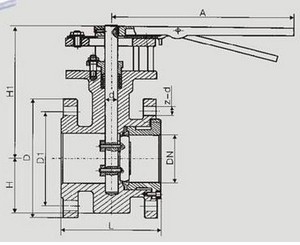

四、D43（H、F）-（10、16、25）C、P、R、V手动法兰式蝶阀系列对夹式：
|
公称通径DN |
外形尺寸 |
法兰尺寸和螺栓尺寸 |
|||||||||||||||||
|
PN1.0MPa |
PN1.6MPa |
PN2.5MPa |
|||||||||||||||||
|
L |
H1 |
H |
H3 |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
||||
|
50 |
108 |
325 |
240 |
265 |
165 |
125 |
100 |
4-18 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
|||
|
65 |
112 |
340 |
250 |
265 |
185 |
145 |
120 |
4-18 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
4-18 |
|||
|
80 |
114 |
355 |
255 |
320 |
200 |
160 |
135 |
8-18 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
|||
|
100 |
127 |
400 |
275 |
320 |
220 |
180 |
155 |
8-18 |
220 |
180 |
156 |
8-18 |
235 |
190 |
156 |
8-22 |
|||
|
125 |
140 |
435 |
300 |
340 |
250 |
210 |
185 |
8-18 |
250 |
210 |
184 |
8-18 |
270 |
220 |
184 |
8-26 |
|||
|
150 |
140 |
455 |
310 |
390 |
285 |
240 |
210 |
8-22 |
285 |
240 |
211 |
8-22 |
300 |
250 |
211 |
8-26 |
|||
订货须知：
一、①手动法兰式蝶阀产品名称与型号②手动法兰式蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定手动法兰式蝶阀型号，请按蝶阀手动法兰式蝶阀直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
