一、产品概述:
d41x法兰蝶阀D41X-10P,D41X-16R适用于温度≤120℃,公称压力≤16MPa的食品、医药、化工、石油、电力、;治金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
二、特点:
1、设计新颖、合理,结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换,双德d41x法兰蝶阀密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。
二、采用标准:
设 计 标 准:GB/T12238-1989;< lS0 10631-1994或BS EN593-1998
法兰连接尺寸GB/T17241.6-1998:IS0 7005-2或BSEN 1092-2002
结 构 长 度: GB/T1 2221-1989:lS0 5752-1988或BS EN558-1
压 力 试 验:GB/T13927-1 992;JB/T9092-1999;lS0 5028-1993或BS 6755-l-1986
四、d41x法兰蝶阀主要技术参数:
|
DNmm |
50~2000 |
||
公称压力 |
PNMPa |
0.6 |
1.O |
1.6 |
试验压力PsMPa |
强度试验 |
0.9 |
1.5 |
2.4 |
密封试验 |
O.66 |
1.1 |
1.76 |
|
适用介质 |
空气、水、污水、蒸气、煤气、油品等 |
|||
驱动形式 |
手动、蜗轮传动、气传动、电传动 |
五、主要零件的材料:
|
材料 |
阀体 |
球墨铸铁、铸钢、合金钢、不锈钢 |
蝶板 |
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
密封圈 |
各种橡胶、聚四氟乙烯 |
阀杆 |
2Cr13、不锈钢 |
填料 |
0型圈、柔性石墨 |
六、d41x法兰蝶阀密封材料:
|
氯丁橡胶 |
丁 腈橡胶 |
乙丙橡胶 |
聚四氟乙烯 |
硅橡胶 |
氟橡胶 |
代号 |
×或0rJ |
XA或orJA |
XB或orJB |
xC、JC或0rF |
XD或orJD |
× E或orJE |
耐最高温度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
耐最低温度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
适用工作温度 |
≤65℃ |
≤80℃ |
≤120℃ |
≤200℃ |
≤200℃ |
≤180℃ |

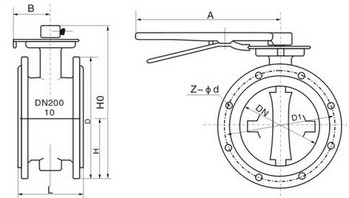

d41x法兰蝶阀主要外形尺寸:
1.6MPa D341X-16 D341F-16 主要外形尺寸
DN |
L |
H |
H0 |
A |
B |
D |
D1 |
D2 |
n-d |
重量KG |
50 |
108 |
63 |
306 |
180 |
200 |
165 |
125 |
99 |
4-18 |
13 |
65 |
112 |
70 |
321 |
180 |
200 |
185 |
145 |
118 |
4-18 |
14 |
80 |
114 |
83 |
346 |
180 |
200 |
200 |
160 |
132 |
8-18 |
15.5 |
100 |
127 |
105 |
387 |
180 |
200 |
220 |
180 |
156 |
8-18 |
19.5 |
125 |
140 |
115 |
411 |
180 |
200 |
250 |
210 |
184 |
8-18 |
25.5 |
150 |
140 |
137 |
447 |
270 |
280 |
285 |
240 |
211 |
8-22 |
28.5 |
200 |
152 |
164 |
572 |
270 |
280 |
340 |
295 |
266 |
12-22 |
48 |
1.0MPa D341X-10 D341F-10 主要外形尺寸
DN |
L |
H |
H0 |
A |
B |
D |
D1 |
D2 |
n-d |
重量kg |
50 |
108 |
63 |
306 |
180 |
200 |
165 |
125 |
99 |
4-18 |
13 |
65 |
112 |
70 |
321 |
180 |
200 |
185 |
145 |
118 |
4-18 |
14 |
80 |
114 |
83 |
346 |
180 |
200 |
200 |
160 |
132 |
8-18 |
15.5 |
100 |
127 |
105 |
387 |
180 |
200 |
220 |
180 |
156 |
8-18 |
19.5 |
125 |
140 |
115 |
411 |
180 |
200 |
250 |
210 |
184 |
8-18 |
25.5 |
150 |
140 |
137 |
447 |
270 |
280 |
285 |
240 |
211 |
8-22 |
28.5 |
200 |
152 |
164 |
572 |
270 |
280 |
340 |
295 |
266 |
8-22 |
48 |
订货须知:
一、①d41x法兰蝶阀产品名称与型号②d41x法兰蝶阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定d41x法兰蝶阀型号,请按蝶阀d41x型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
