d941x-10软密封法兰式电动蝶阀型号_价格_报价_结构尺寸

d941x-10软密封法兰式电动蝶阀

所属类别：法兰蝶阀
产品规格：d941x-10
产品简介：双德阀门为您介绍d941x-10软密封法兰式电动蝶阀产品的详细参数,实时报价,价格行情,优质批发/供应等信息。您还可以找电动法兰软密封蝶阀,不锈钢电动法兰蝶阀,涡轮法兰蝶阀,法兰式蝶阀,气动法兰蝶阀,手动法兰式蝶阀,手动法兰蝶阀,软密封法兰蝶阀,等相关信息。

产品特点
产品参数
工作原理
产品优点
产品评论

一、产品概述：

d941x-10软密封法兰式电动蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。双德软密封蝶阀主要适用于水厂、电厂、钢厂冶炼、造纸，化工、饮食等系统供排水用，尤为适用自来水管道路上作为调节流量设备使用。

二、产品优点:

①外壳精小流畅、体积小、重量轻、接线简单等美观大方、方便移动和维护。

②性能优越稳定齐全，有普通型、带电位计型、无源型、智能型、快关慢关、指示器显示等应有尽有。

③动力损耗率低，可大量节约成本。

④技术先进，电子部分采用进口原件性能稳定，d941x-10软密封法兰式电动蝶阀机械部分加工精细精密耐磨，带有多重保护装置以免操作不当或过载造成损坏，手电动装置可随时手动控制，紧凑的结构优化设计消除了工作噪音大的不足。

⑤智能一体化装置有信号4～20mA・DC输入输出，比例调节控制和定位，无需人工控制，可位置自锁、连线简单、性能稳定可靠、控制精度高、反应速度快等。

⑥安装在阀门上很方便，可不用机械加工则可直接安装在手动阀门上。

⑦电压有AC220V、DC220V、DC24、AC110V等多种电源可提供。

三、主要设计标准

制造标准	GB/T12238-1989；lS0 10631-1994；BS EN593-1998
法兰标准	GB/T17241．6-1998：IS0 7005-2；BSEN 1092-2002
结构长度标准	GB/T1 2221-1989：lS0 5752-1988；BS EN558-1
检验标准	GB/T13927-1992；JB/T9092-1999；S0 5028-1993；BS 6755-l-1986

四、d941x-10软密封法兰式电动蝶阀电动执行器技术参数

电源电压 AC220/380V，50/60Hz

输出力矩 50NM～2000NM

动作范围 0～90° 0～360°

动作时间 15秒/30秒/60秒

保护装置过热保护

环境温度 -30°～60°

手动操作同附带手柄操作

限位电气、机械二重限位

防护等级相当于IP-65

防爆等级 ExdII **4；特殊要求可定制ExdII **6

位置测量可选装开关或电位计

驱动电机 8W/E

进线接口 PE1/2〞进线线锁

五、d941x-10软密封法兰式电动蝶阀执行器特点：

1.功能强劲:智能型、调节型、开关式。

2.体积小巧：体积仅相当于同类产品的35%左右。

3.使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。

4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。

5.智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定

六、d941x电动法兰式软密封蝶阀尺寸

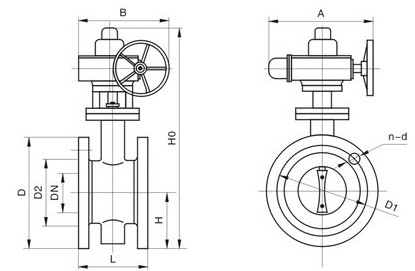

d941x-10软密封法兰式电动蝶阀结构图

公称通径DN	结构长度（标准值）		外形尺寸（参考值）			连接尺寸9标准植）
公称通径DN	结构长度（标准值）		外形尺寸（参考值）			PN0.6MPa PN1.0MPa PN1.6MPa
毫米（mm)	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	108	82.5	338	180	65	140	110	88	4~14	165	125	99	4~18	165	125	99	4~18
65	112	92.5	358	180	65	160	130	108	4~14	185	145	118	4~18	185	145	118	4~18
80	114	100	413	245	72	190	150	124	4~18	200	160	132	8~18	200	160	132	8~18
100	127	110	428	240	72	210	170	144	4~18	220	180	156	8~18	220	180	156	8~18
125	140	125	444	240	72	240	200	172	8~18	250	210	184	8~18	250	210	184	8~18
150	140	142.5	553	350	93	265	225	199	8~18	285	240	211	8~22	285	240	211	8~22
200	152	170	678	350	93	320	280	254	8~18	340	295	266	8~22	340	295	266	12~22
250	250	197.5	742	550	350	375	335	309	12~18	395	350	319	12~22	405	355	319	12~26
300	270	222.5	803	600	350	440	395	363	12~22	445	400	370	12~22	460	410	370	12~26
350	290	252.5	866	600	350	490	445	413	12~22	505	460	429	16~22	520	470	429	16~26
400	310	282.5	940	600	350	540	495	463	16~22	565	515	480	16~26	580	525	480	16~30
450	330	307.5	995	750	380	595	550	518	16~22	615	565	530	20~26	640	585	548	20~30
500	350	335	1058	750	380	645	600	568	20~22	670	620	582	20~26	715	650	609	20~33
600	390	390	1163	750	380	755	705	667	20~26	780	725	682	20~30	840	770	720	20~36
700	430	447.5	1283	750	380	860	810	772	24~26	895	840	794	24~30	910	840	794	24~36
800	470	507.5	1398	750	380	975	920	878	24~30	1015	950	901	24~33	1025	950	901	24~39
900	510	557.5	1498	1250	380	1075	1020	978	24~30	1115	1050	1001	28~33	1125	1050	1001	28~39
1000	550	615	1608	1500	580	1175	1120	1078	28~30	1230	1160	1112	28~36	1255	1170	1112	28~42
1200	630	727.5	1876	1500	580	1405	1340	1295	32~33	1455	1380	1328	32~39	1485	1390	1328	32~48
